Технические характеристики
Нагрузка на долото | До 16964 кг (37400 фунтов) |
Диаметр скважины | До 127–200 мм (5,0–7,87 дюйма) |
Двигатель | Cat® C18 при 1800 об/мин |
Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США— двигатель | C18 при 1800 об/мин |
Эквивалентно стандарту на выбросы Tier 2 Агентства по охране окружающей среды США | Эквивалент стандарта Tier 2 Агентства по охране окружающей среды США |
Сертификат Tier 4 Final Агентства по охране окружающей среды США— двигатель | C18 при 1800 об/мин |
Стандарт на выбросы Tier 4 Final Агентства по охране окружающей среды США | Стандарт Tier 4 Final Агентства по охране окружающей среды США |
Компрессор для вращательного бурения | 32,6 м³/мин (1150 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) |
Возможность бурения под углом | От 30° до –15° с шагом 5° |
Нагрузка на долото (за один проход) | 16964 kg |
Скорость подъема | 1.32 m/s |
Диапазон значений диаметра скважины | 127–200мм (5,0–7,87дюйма) |
Диапазон значений диаметра скважины — глубина для одного прохода | 11 m |
Компрессор – погружное бурение | 29,7 м³/мин (1050 футов³/мин) при 24,1 бар (350 фунтов/кв. дюйм) |
Усилие подачи | До 15876 кг (до 35 000 фунтов) |
Усилие подъема | До 11907 кг (до 26250 фунтов) |
Диапазон значений диаметра скважины — глубина для нескольких проходов | Подача до 47,58 м (до 156 футов) |
Соответствие стандарту Tier 4 Final Агентства по охране окружающей среды США— номинальная мощность (ISO 14396) | 439 kW |
Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США— номинальная мощность (ISO 14396) | 438 kW |
Погружное бурение | Включает систему смазки инструмента |
Вращательное бурение | Дополнительная система смазки инструментов |
Примечание | С помощью электронных органов управления компрессором и функции регулировки производительности оператор может регулировать расход воздуха для достижения оптимального сочетания применяемых буровых инструментов, продувочного воздуха и условий бурения. Данную функцию имеют все компрессоры высокого и низкого давления. |
Погружное бурение: 1050 куб. футов в мин/350 фунтов на кв. дюйм | 29,7 м³/мин (1050футов³/мин) при 24,1бара (350фунтов на кв. дюйм) с приспособлением для смазки инструментов с баком смазки на 113,5л (30галл.) |
Вращательное бурение: 1150 куб. футов в мин/125 фунтов на кв. дюйм | 32,6 м³/мин (1150 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) |
Вариант (1) | Низкое давление: 8,6 бар (125 фунтов/кв. дюйм) |
Вариант (2) | Высокое давление: 24,1 бар (350 фунтов/кв. дюйм) |
Компоненты (1) | Охладители с легким доступом для очистки |
Компоненты (2) | Все секции сердцевины охладителя заменены |
Компоненты (3) | Работа при температуре окружающей среды до 52 °C (125 °F) |
Компоненты (4) | Автоматическая система управления вентилятором с регулируемой частотой вращения |
Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1) | Номинальная температура до –1 °C (30 °F) |
Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2) | Выдерживает высокую температуру до 52°C (125°F) |
Уровень 2. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, блок цилиндров и нагреватель коллектора 120 или 240 В | Номинальная температура до -18°C (0°F) |
Особенности (1) | Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы |
Особенности (2) | Противоскользящие поверхности |
Особенности (3) | Объем топливного бака 833л (220галл.) |
Компоненты (1) | Три регулируемых домкрата обеспечивают горизонтирование на уступе с уклоном 7градусов (в любом направлении) |
Компоненты (2) | Усиленные буксировочные крюки (противоположная сторона от механизма бурения) |
Компоненты (3) | Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов |
Вариант (1) | Стационарные ступени доступа в кабину |
Вариант (2) | Небольшая платформа кабины оборудована стационарными ступенями для доступа |
Вариант (3) | Доступ на платформу кабины с полноразмерным мостиком для обслуживания включает стационарные ступени и самозакрывающиеся дверцы |
Компоненты (1) | Устройство смазки резьбы штанги с забором смазки из бака или одноразового ведра |
Модель | Экскаваторного типа Cat 336 |
Поддерживающие катки | 3 (три) |
Тройные грунтозацепы (1) | 600 мм (23,6 дюйма); давление на грунт 0,89 бара (12,6 фунта/кв. дюйм) |
Тяговое усилие | Подлежит уточнению |
Компоненты (1) | Направляющие гусеничной цепи и защита опорных катков |
Ролики нижние | Восемь (8) |
Скорость хода, высокая | 3.3 km/h |
Скорость хода, низкая | 2.1 km/h |
Компоненты (1) | Два (2) силовых гидронасоса — 85куб. см (поршневые, с пропорциональными электронными блоками управления) |
Компоненты (2) | Насос вспомогательного контура, 1шт.— 45куб.с (поршневой, с регулированием по нагрузке) |
Компоненты (3) | Один (1) насос вентилятора— 45куб. см (поршневый, с пропорциональными электронными блоками управления) |
Компоненты (4) | Один (1) подкачивающий насос— 73,8куб. см (шестеренчатый, постоянная производительность) |
Компоненты (5) | Отверстия для планового взятия проб масла (S·O·SSM) |
Примечание | * Для определения ширины платформы доступа к кабине или мостиков платформы обслуживания обратитесь к производителю. |
Ширина со стороны без кабины | 3.57 m |
Длина кузова | 9.44 m |
Собственная длина мачты | 15.89 m |
Высота c опущенной мачтой | 3.58 m |
Длина c опущенной мачтой | 17.54 m |
Ширина со стороны кабины* | 4.18 m |
Высота с поднятой мачтой | 16.54 m |
Компоненты (7) | Смазочное устройство долота (по заказу) |
Компоненты (1) | Односоставная палубная втулка |
Компоненты (2) | Хомуты позиционера |
Компоненты (3) | Палубный ключ |
Компоненты (4) | Наддолотник |
Компоненты (5) | Верхний адаптер |
Компоненты (6) | Уплотнение пылеулавливающего чехла |
Впрыск воды с увеличенным запасом (макс.) — вместимость бака над платформой | 757 l |
Впрыск воды — бак под передней платформой — компоненты | Расходомер воды, контроль заполнения, индикатор уровня заполнения бака |
Впрыск воды с увеличенным запасом (макс.) — вместимость бака под платформой | 757 l |
Впрыск воды – бак установлен под передней платформой | 757 l |
Впрыск воды большого объема (макс.) – общая вместимость баков | 1514 l |
Впрыск воды и пылеуловитель (1) | Пылеуловитель 76,5 м³/мин (2700 футов³/мин); включает в себя стандартный впрыск воды |
Впрыск воды и пылеуловитель (2) | Самоочищающиеся фильтры, дверцы для доступа в корпус пылесборника |
Варианты (1) | Статичные пылезащитные шторки со всех четырех сторон |
Варианты (2) | Гидравлические подъемники для поднятия передней и задней шторок (опция) (рекомендуется использовать с пылесборником) |
Варианты (3) | Система распыления воды на поверхности (опция) |
Глубина однозаходного бурения | 11 m |
Глубина скважины за несколько заходов | Подача до 47,58 м (до 156 футов) |
Подача — система подачи/подъема с одним гидроцилиндром | До 15876 кг (до 35 000 фунтов) |
Подъем | До 11907 кг (до 26250 фунтов) |
Функция (3) | Комплектация Tier 4 Final с жидкостью DEF / пакетом управления остановом двигателя |
Функция (1) | Два стартера |
Функция (2) | Система облегчения пуска двигателя с впрыском эфира |
Компоненты (8) | Верхний адаптер |
Компоненты (7) | Устройство смазки буровой коронки включено при выборе компрессора высокого давления |
Компоненты (1) | Двухсоставная палубная втулка |
Компоненты (2) | Хомуты позиционера |
Компоненты (3) | Палубный ключ |
Компоненты (4) | Амортизирующий переходник |
Компоненты (5) | Промежуточные адаптеры |
Компоненты (6) | Уплотнение пылеулавливающего чехла |
Штанги 9,14 м (30 футов) — максимум четыре (4) штанги — вариант 2 | 114 mm |
Штанги 9,14 м (30 футов) — максимум четыре (4) штанги — Вариант 1 | 101 mm |
Штанги 9,14 м (30 футов) — максимум четыре (4) штанги — Вариант 5 | 152 mm |
Штанги 9,14 м (30 футов) — максимум четыре (4) штанги — Вариант 4 | 140 mm |
Штанги 9,14 м (30 футов) — максимум четыре (4) штанги — Вариант 3 | 127 mm |
Особенности (1) | Кассета<br>– Принимает четыре (4) штанги длиной 9,14м (30футов) каждая |
Особенности (2) | Комплектация для бурения под стандартным углом (от 0 до 30° с шагом 5°) |
Особенности (3) | Дополнительный комплект для бурения с отрицательным углом (от 0 до –15 градусов с шагом 5 градусов) для общего диапазона от 30 до –15 градусов |
Особенности (4) | Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 152 мм (6 дюймов) |
Особенности (5) | Бурильные колонны, оптимизированные для замены долота над платформой |
Особенности (6) | Система подачи/подъема с одним цилиндром |
Особенности (7) | Сдвижной палубный гаечный ключ |
Особенности (8) | Включает палубную втулку (для бурения с низким давлением и бурения с трехшарошечным долотом) |
Особенности (9) | Двухсоставная палубная втулка для погружного бурения |
Особенности (10) | Верхняя лебедка с тросом, крюком и дистанционным управлением; привод с регулируемой частотой вращения и грузоподъемностью 1361 кг (3000 фунтов) |
Особенности (11) | Диапазон размеров рукояток для ключа развинчивания буровых штанг: 101–152 мм (4,0–6,0 дюйма) |
Особенности (12) | Камера с замкнутым контуром на мачте для обзора карусели и вращателя |
Особенности (13) | Позиционер штанг для бурения под углом и наращивания става |
Особенности (14) | Ручной улавливатель штанг– один (1) улавливатель штанг с проволочным тросом, позиционер, опционная стандартная корзина для долот |
Крутящий момент, одинарный электродвигатель | 8360 N·m |
Скорость вращения | 0–150 об/мин |
Компоненты (1) | Выходной вал с закрытой резьбой API-IF (NC46) 101 мм (4 дюйма) |
Компоненты (2) | Контроль момента вращения |
Компоненты (3) | Виртуальные ограничители хода вращателя |
Конструкция кабины | – Кабина с конструкцией FOPS (защита от падающих объектов) и площадью пола 1,9 м² (20,5 фута²)<br>– Резиновые амортизаторы для снижения вибрации<br>– Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов и двумя цветными дисплеями 254 мм (10 дюймов) и розеткой электропитания 12 В<br>– Опциональный дисплей для камер замкнутой системы, цветной, высокого разрешения, диагональ 254 мм (10 дюймов)<br>– Преобразователь напряжения 24–12 В<br>– Подготовка к установке стереосистемы<br>– Две откидные двери и замки с ключами Cat<br>– Держатель для документации<br>– Отсек для хранения контейнера с едой |
Комплектация кабин | – Стандартная конфигурация включает в себя сиденье с тканевой обивкой, съемный напольный коврик, окно с одинарным стеклом и ограждение окна бурового станка.<br>– Улучшенная конфигурация Premium включает кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло и ограждение окна бурового станка. |
Сиденье | – Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76мм (3дюйма) с инерционной катушкой, поясничную опору, регулировку наклона в пределах 5°, сдвиг в продольном и поперечном направлениях на 80мм (3,1дюйма). |
Окна | – Большие передние, задние и правые окна кабины; полноразмерное окно бурового станка со щитком<br>– Оконные шторки (дополнительно)<br>– Стеклоочиститель ветрового стекла с общим бачком стеклоомывателей<br>– Манометр (дополнительно) |
Освещение | – Светодиодное освещение для салона, джойстики и клавиатуры с подсветкой<br>– Прожектор буровой зоны, направленное освещение<br>– Проблесковый маячок мачты и мигающий фонарь движения (опция) |
Система отопления, вентиляции и кондиционирования воздуха | – Обогревательное вентиляционное отверстие в области ног<br>– Доступ к фильтрам с платформы, интервал технического обслуживания 500 часов<br>– Вентиляционные отверстия системы ОВКВ для обогрева основного окна |
Камеры | – Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением |
Компоненты (1) | Электронные джойстики для бурения, хода, горизонтирования, а также вспомогательных функций |
Компоненты (2) | Контроль момента вращения |
Компоненты (3) | Виртуальные ограничители хода вращателя |
Компоненты (4) | Индикатор включения/выключения позиционера для штанг |
Компоненты (5) | Глубиномер |
Компоненты (6) | Система обзора и контроля производительности бурения |
Компоненты (7) | Турботаймер |
Компоненты (8) | Индикаторы фильтров для гидравлической и топливной систем, компрессора и двигателя |
Компоненты (9) | Датчики давления домкрата |
Компоненты (10) | Регистрация данных о состоянии машины с предупреждениями и кодами неисправности, с возможностью экспорта |
Компоненты (11) | Управление пылеподавлением |
Компоненты (12) | Индикатор блокировки мачты |
Компоненты (13) | Контролируемая ЭБУ скорость вращения вентилятора |
Компоненты (14) | Блокировка хода — при угрозе устойчивости |
Компоненты (15) | Блокировка хода — став в скважине |
Компоненты (16) | Блокировка хода — мачта поднята и заблокирована или опущена и в положении parked |
Компоненты (17) | Блокировка хода – домкраты опущены |
Компоненты (18) | Блокировка хода — лебедка в положении parked |
Компоненты (19) | Микроклимат кабины (управление кондиционером, обогревом и скоростью вращения вентилятора) |
Компоненты (20) | Проводка под установку систем Terrain и автономной работы |
Тип (1) | Подготовка для автономной работы |
Компоненты (1) | Глубиномер |
Компоненты (2) | Система помощи при бурении Drill Assist (автоматические функции: горизонтирование, втягивание домкратов и подъем-опускание мачты; опционально автоматическое однозаходное бурение) |
Компоненты (3) | Готовность к установке системы Cat Terrain |
Компоненты (4) | Система Product Link Elite™ |
Функция (1) | Угол въезда 15 градусов упрощает загрузку и разгрузку на трал |
Компоненты (1) | Семь (7) кнопок аварийного останова |
Компоненты (2) | Щитки стекла на петлях по всей длине переднего окна бурового станка |
Компоненты (3) | Дополнительные защитные блокировки |
Компоненты (4) | Самозакрывающиеся дверцы |
Компоненты (5) | Электрический звуковой сигнал, включение кнопкой в кабине |
Компоненты (6) | Автоматический звуковой сигнал при перемещении |
Компоненты (7) | Выключатель массы аккумуляторной батареи и выключатели стартера могут быть заблокированы |
Компоненты (8) | Устройства крепления воздушного шланга |
Компоненты (9) | Нескользящие поверхности платформы |
Компоненты (10) | Оснащение для подъема машины |
Компоненты (11) | Кабина оператора с сертифицированной конструкцией FOPS |
Комплект (1) | Базовая комплектация— централизованная система ручной смазки для всех точек поворота, топливная и водяная системы заполняются под действием силы тяжести |
Комплект (2) | Стандартная комплектация— автоматическая система смазки, быстрая заправка топливом и водой (опция) |
Комплект (3) | Комплектация Premium — автоматическая система смазки, быстрая заправка топливом и водой, центр обслуживания для слива и заполнения смазочных материалов, а также шланг продувки (опция) |
Диапазон рабочей массы | 37552–42752 кг (82789–94253 фунта) |

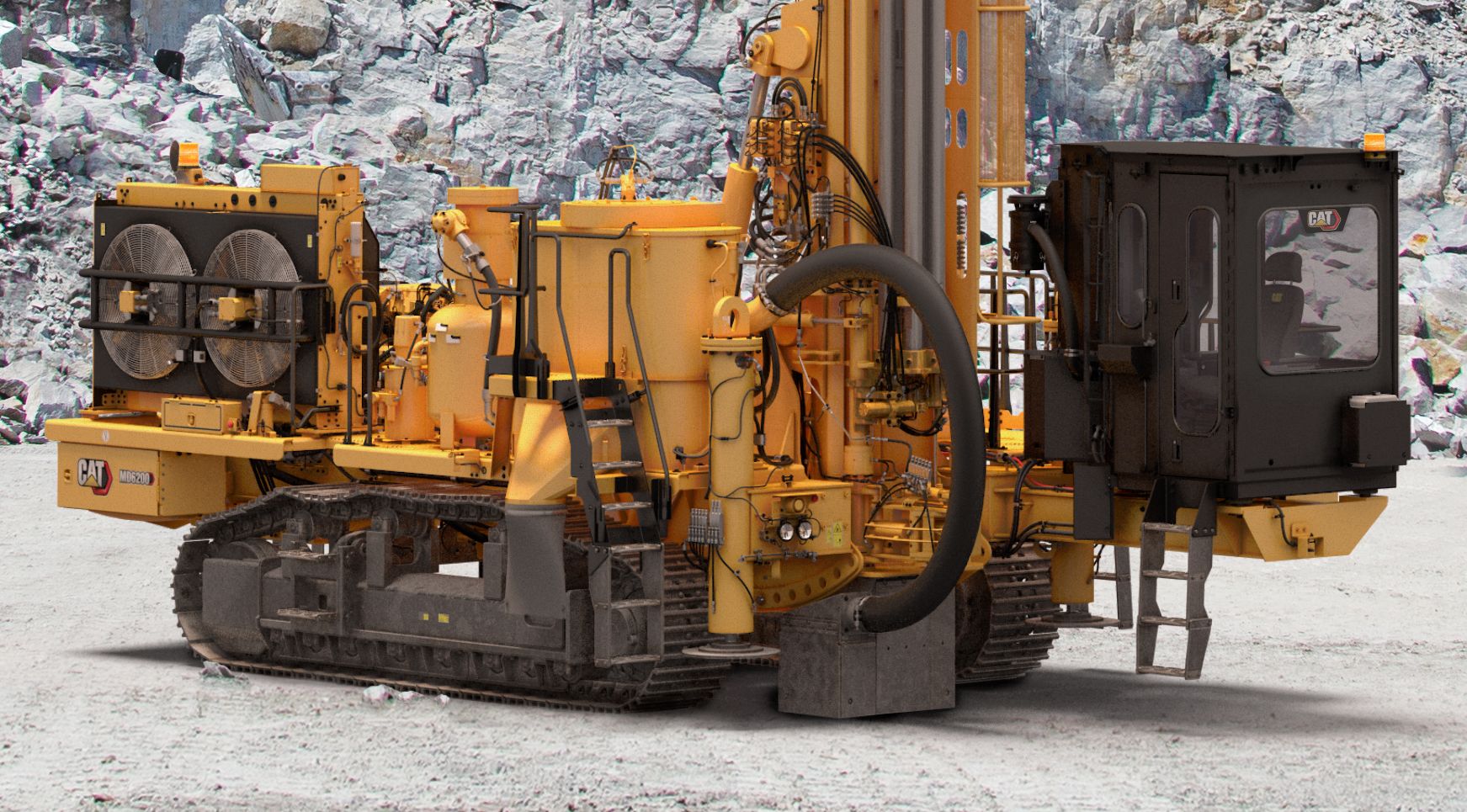

Преимущества и особенности
КАБИНА ОПЕРАТОРА
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Машина MD6200 оснащена всеми системами обеспечения комфорта и управления, присущим оборудованию Cat.
- Простые в использовании и интуитивно понятные элементы управления джойстиков и сенсорные экраны.
- Три камеры обеспечивают отличную видимость для оператора.
- Дополнительное сиденье с обогревом и вентиляцией обеспечивает комфортные условия для продуктивной работы оператора на протяжении всей смены.

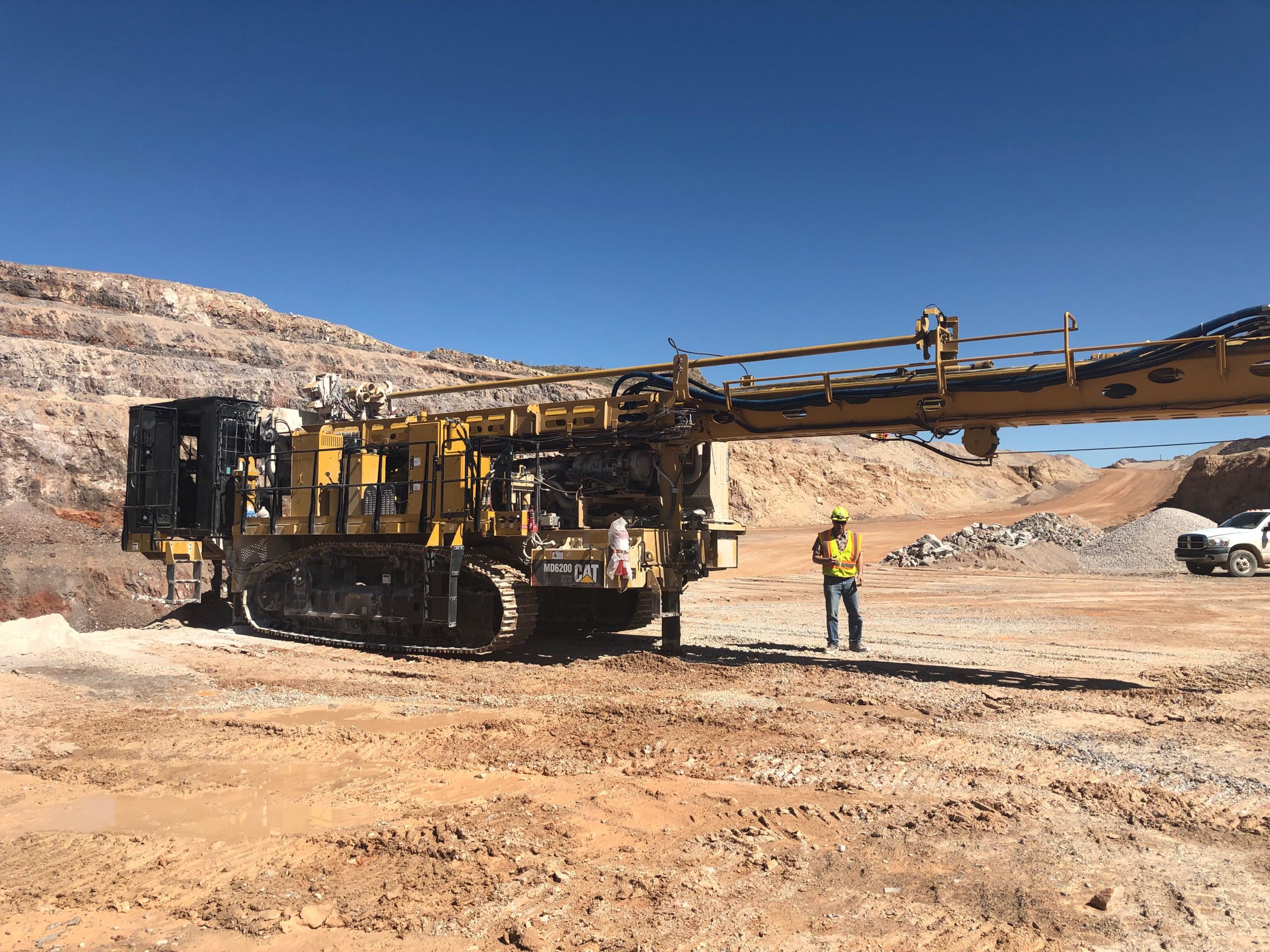

МОБИЛЬНОСТЬ МИРОВОГО КЛАССА
МАЛЫЕ ТРАНСПОРТИРОВОЧНЫЕ ГАБАРИТЫ
Благодаря самым маленьким транспортировочным габаритам в своем классе машину MD6200 можно транспортировать с закрепленной мачтой. Машина также отличается высокой маневренностью на рабочей площадке.
Ходовая часть экскаваторного типа Cat® 336 обеспечивает повышенную стабильность и долговечность.
ЭЛЕКТРОННЫЕ СИСТЕМЫ CAT
КОНТРОЛЬ ПРОИЗВОДИТЕЛЬНОСТИ И ПРОСТОЕ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
В MD6200 используется как архитектура электронных компонентов, так и других машин Cat.
- Быстрый и простой поиск, а также устранение неисправностей с помощью программы Cat ET.
- Система связи Product Link Elite позволяет контролировать производительность в реальном времени.
- Контроль условий бурения и производительности включает встроенные средства защиты машины и блокировки.
ТЕХНОЛОГИИ CAT
DRILL ASSIST И CAT TERRAIN
Система помощи при бурении Drill Assist (автоматическое выравнивание, втягивание домкратов, подъем-опускание мачты и автоматическое бурение).
- Указатель глубины бурения уменьшает количество перебуров и недобуров.
- Контроль условий бурения и производительности обеспечивает продуктивную работу машины.
- Подготовка для системы Cat Terrain.
СООТВЕТСТВУЮЩАЯ СИЛОВАЯ ПЕРЕДАЧА
РЕГУЛИРУЕМЫЙ ОБЪЕМ ВОЗДУХА ДЛЯ УМЕНЬШЕНИЯ РАСХОДА ТОПЛИВА
Повышение производительности и сокращение потребления топлива за счет электронных блоков управления. Двигатель соответствует требованиям гидравлической системы и компрессора в отношении повышенной эффективности. Макс. рабочая частота вращения двигателя — 1800 об/мин. Частота вращения двигателя на холостом ходу уменьшена до 700 об/мину (Tier 2 и 4). Частота вращения двигателя зависит от нагрузки (гидросистема и компрессора). Регулируемый объем воздуха в соответствии с областью применения.
ЛУЧШЕЕ В СВОЕМ КЛАССЕ БУРЕНИЕ ПОД УГЛОМ
ОТРИЦАТЕЛЬНЫЙ УГОЛ ДЛЯ КОНТУРНОГО БУРЕНИЯ

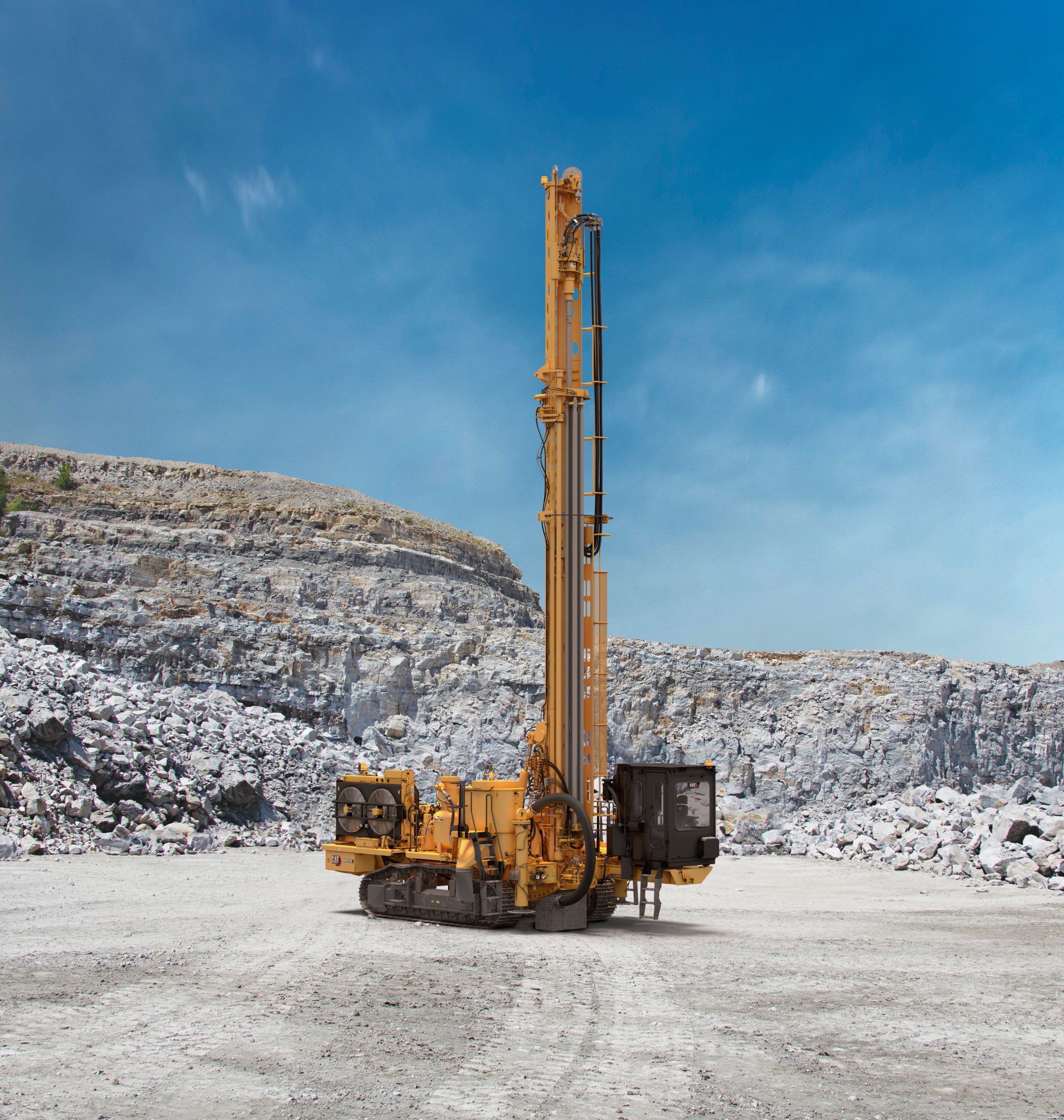

Угол бурения от 30° до –15° (с шагом 5°). 30° по вертикали для промышленного бурения или по вертикали –15° для контурного бурения и бурения разработочных скважин.
Дополнительное оборудование
-
МАЧТА
- Верхняя лебедка в сборе с тросом, крюком и дистанционным управлением; привод с регулируемой частотой вращения и грузоподъемностью 1361 кг (3000 фунтов)
- Система смазки инструмента для вращательного бурения с емкостью 113,5 л (30 галл.)
- Устройство смазки резьбы с подзаправляемым баком или одноразовой смазочной емкостью
- Стандартная корзина для долот
-
СЕРВИСНЫЕ ИНСТРУМЕНТЫ
- Удерживающий инструмент втулки— грани под ключ 89–152мм (3,5–6,0 дюйма)
- Подъемные крепления для штанг (поставляются по запросу, необходимы для ввода в эксплуатацию)
- Резьба по стандарту API 89мм (3,5дюйма)
- Резьба по стандарту API 114мм (4,5дюйма)
- Резьба по стандарту BECO 76мм (3,0дюйма)
- Резьба по стандарту BECO 89мм (3,5дюйма)
- Резьба по стандарту BECO 101мм (4дюйма)
- Резьба по стандарту BECO 114мм (4,5дюйма)
-
КАБИНА ОПЕРАТОРА
- Манометр в кабине
- Шторки на окнах
- Drill Assist; автоматическое бурение за один заход
-
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ
- Система Product Link Elite, спутниковая, сотовая или двойная
- Оборудование системы Terrain
-
ПЫЛЕПОДАВЛЕНИЕ
- Четырехсторонние пылезащитные шторки с гидравлическими подъемниками спереди и сзади (рекомендуется для пылесборника)
- Система распыления воды на поверхности
-
ТРЕХШАРОШЕЧНЫЕ ДОЛОТА
- Рекомендуются для вращательного бурения
- На всех долотах предусмотрены стандартные форсунки
- См. коды S/M/H в таблице соотношений скальных пород и долот по ссылке https://catpublications.com, искать по PEXQ1027
-
Схемы отгрузки для каждой конфигурации бурового станка включают одну палету с долотами. Для дополнительных палет может потребоваться дополнительный грузовой автомобиль.
– 171 мм (6,75 дюйма), вариант 1 (S2)
– 171 мм (6,75 дюйма), вариант 2 (M1)
– 171 мм (6,75 дюйма), вариант 3 (M3)
– 200 мм (7,875 дюйма), вариант 1 (S2)
– 200 мм (7,875 дюйма), вариант 2 (M1)
– 200 мм (7,875 дюйма), вариант 2 (M3)
-
БУРОВАЯ ШТАНГА
-
Штанги 9,14 м (30 футов) – макс. четыре (4)
– Штанги 101 мм (4 дюйма) (2,875 дюйма, резьба API Reg)
– Штанги 114 мм (4,5 дюйма) (3 дюйма, резьба BECO)
– Штанги 127 мм (5 дюймов) (3,5 дюйма, резьба BECO)
– Штанги 140 мм (5,5 дюйма) (4 дюйма, резьба BECO)
– Штанги 152 мм (6 дюймов) (4,5 дюйма, резьба BECO)
-
Штанги 9,14 м (30 футов) – макс. четыре (4)
