Технические характеристики
| Мощность пласта | 1,6-3,2 м (63-126 дюймов) |
| Стандартная длина машины (центры барабанов) | 13635 мм |
| Установленная мощность | До 1230 кВт (до 1649 л.с.) |
| Доступная мощность резки | 2 × 500 кВт (2 × 671 л.с.) |
| Диаметр режущего барабана | 1524 - 2000 мм (60 - 78 дюймов) |
| Скорость режущего барабана | 33,5, 38,8 и 43,8 об/мин |
| Скорость подачи | До 29,5 м/мин (97 футов/мин) |
| Тяговое усилие | Up to 732 kN / 165,000 ibf (up to 75 tonnes/82 tons) |
| Двигатель насоса | 30 кВт |
| Высота машинной рамы | 530 мм |
| Масса машины (приблизительная) | 60 т |
| Рабочее напряжение | 3300 В |
| Минимальная ширина рештака | 832 мм |
| Электродвигатель системы подачи | 2 × 100 кВт (2 × 134 л.с.) |
| Стандартная длина машины | 13.6 м |
| Система для подачи | Инвертор, переменный ток |
| Установленная мощность | 1429 кВт |

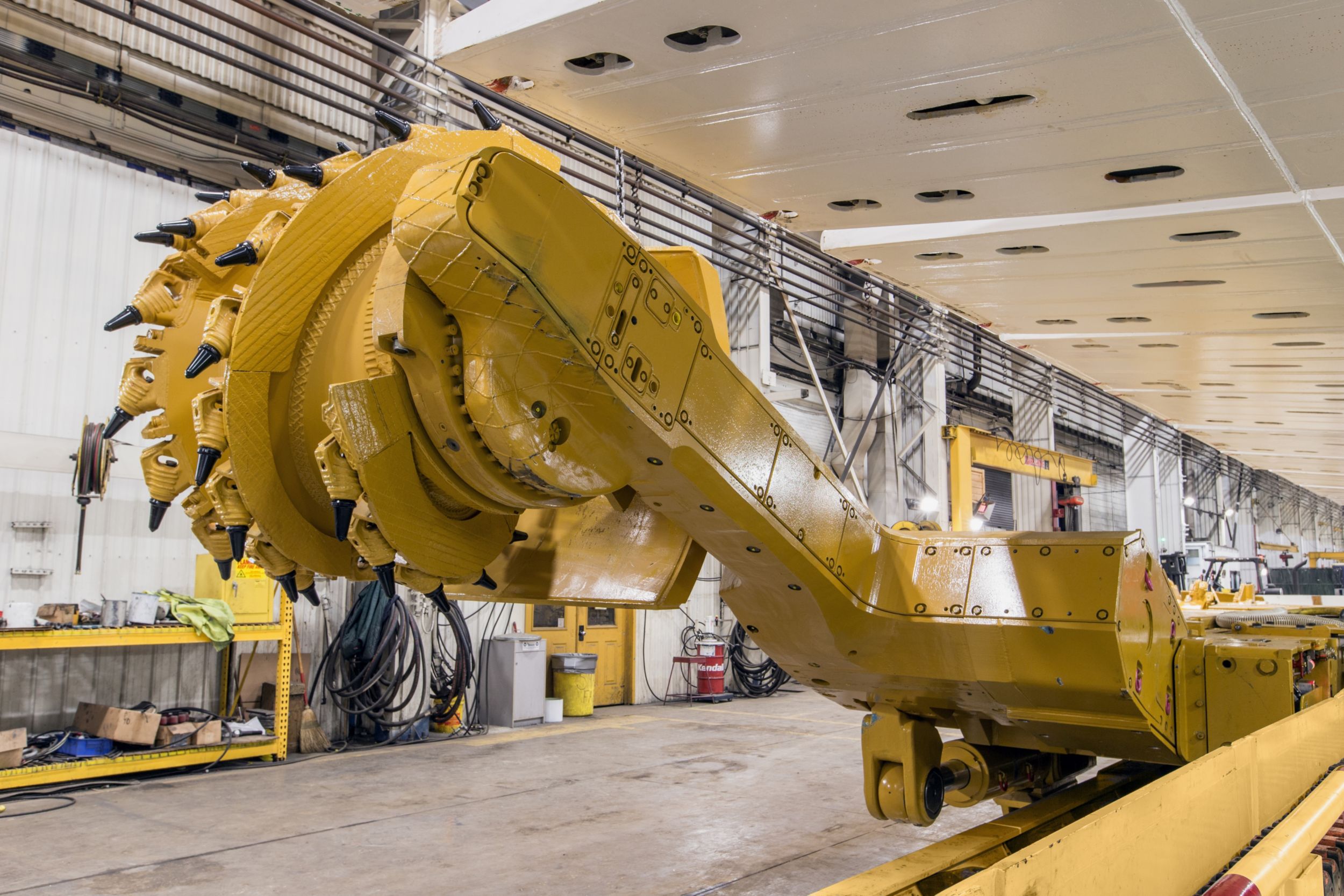

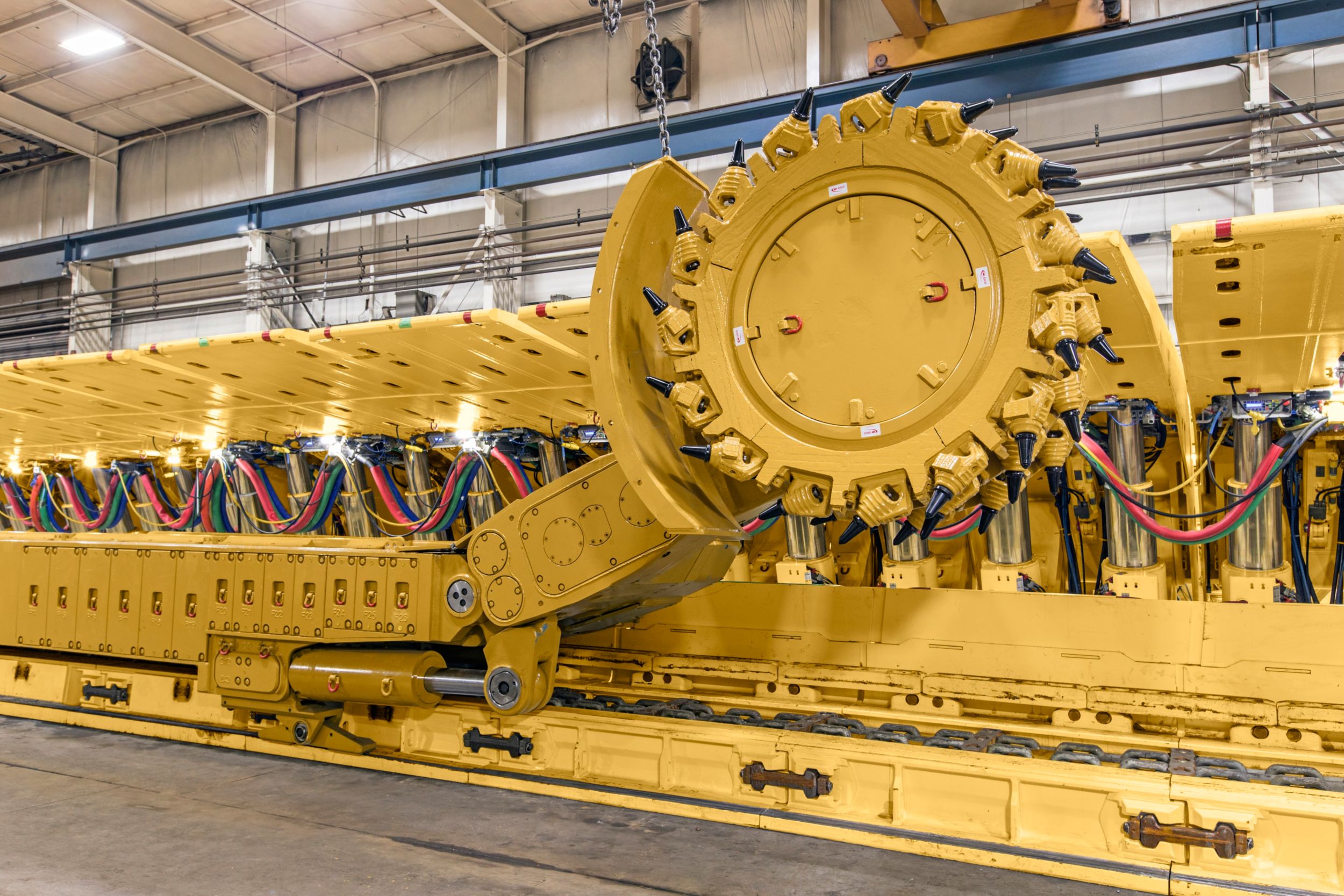

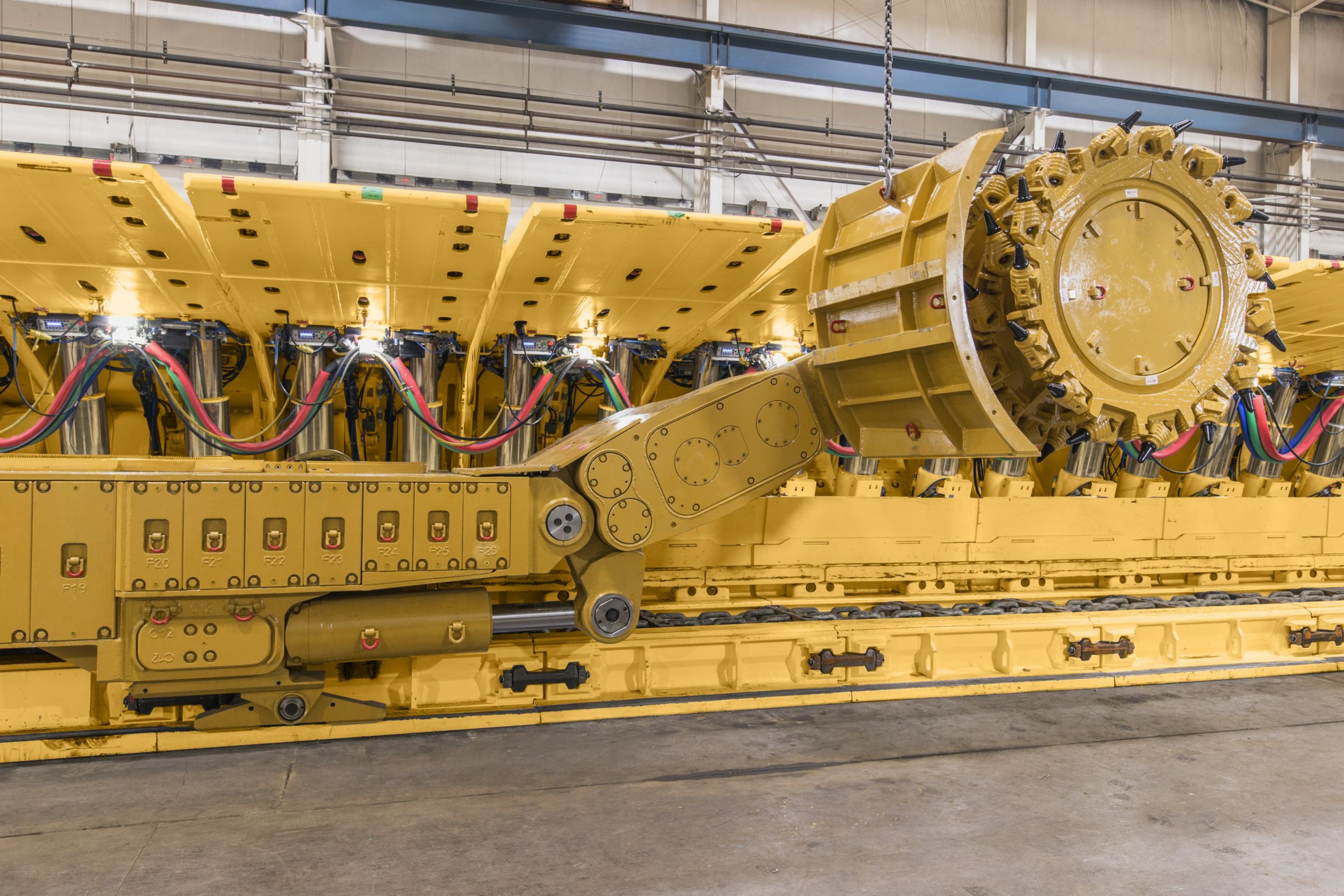

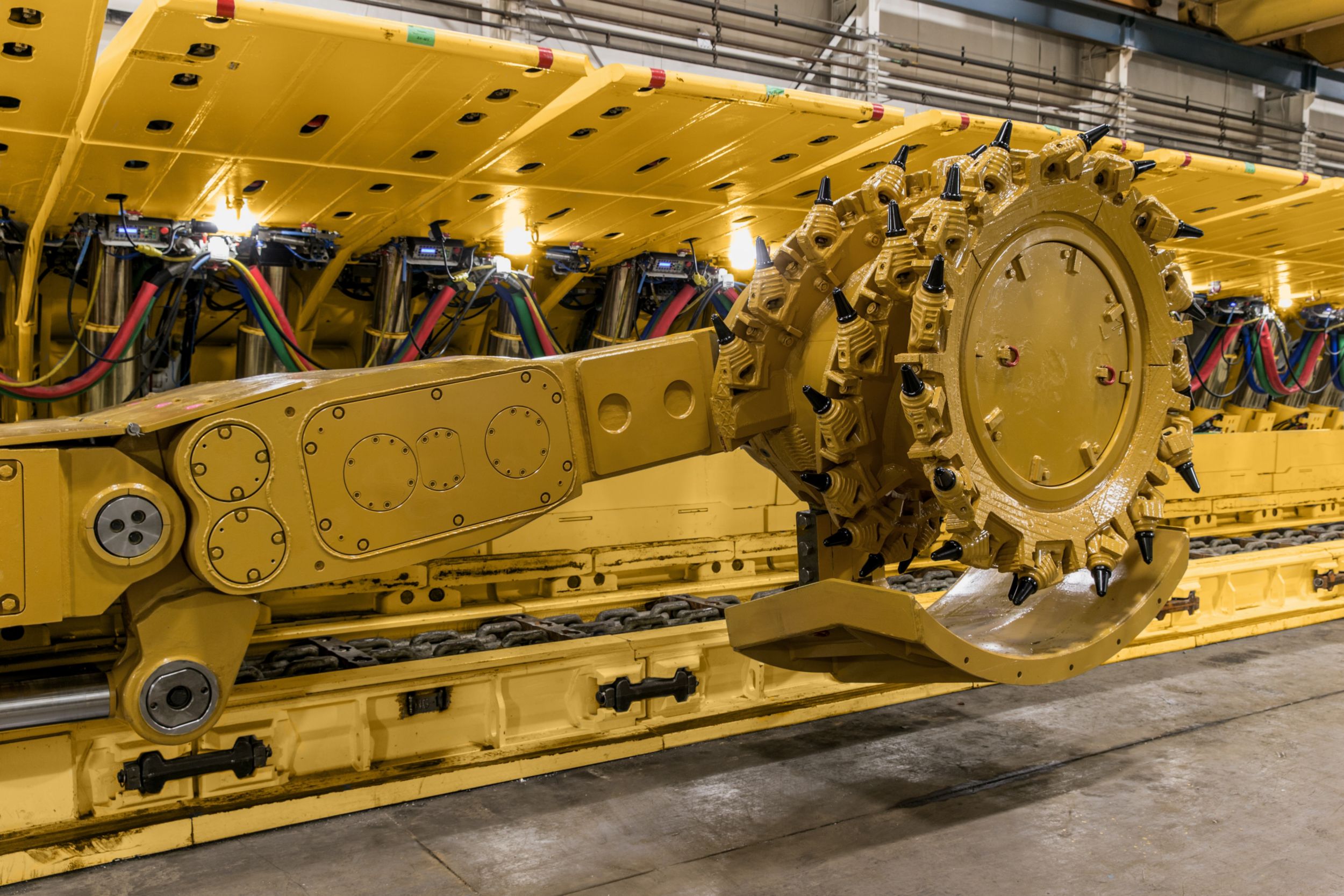

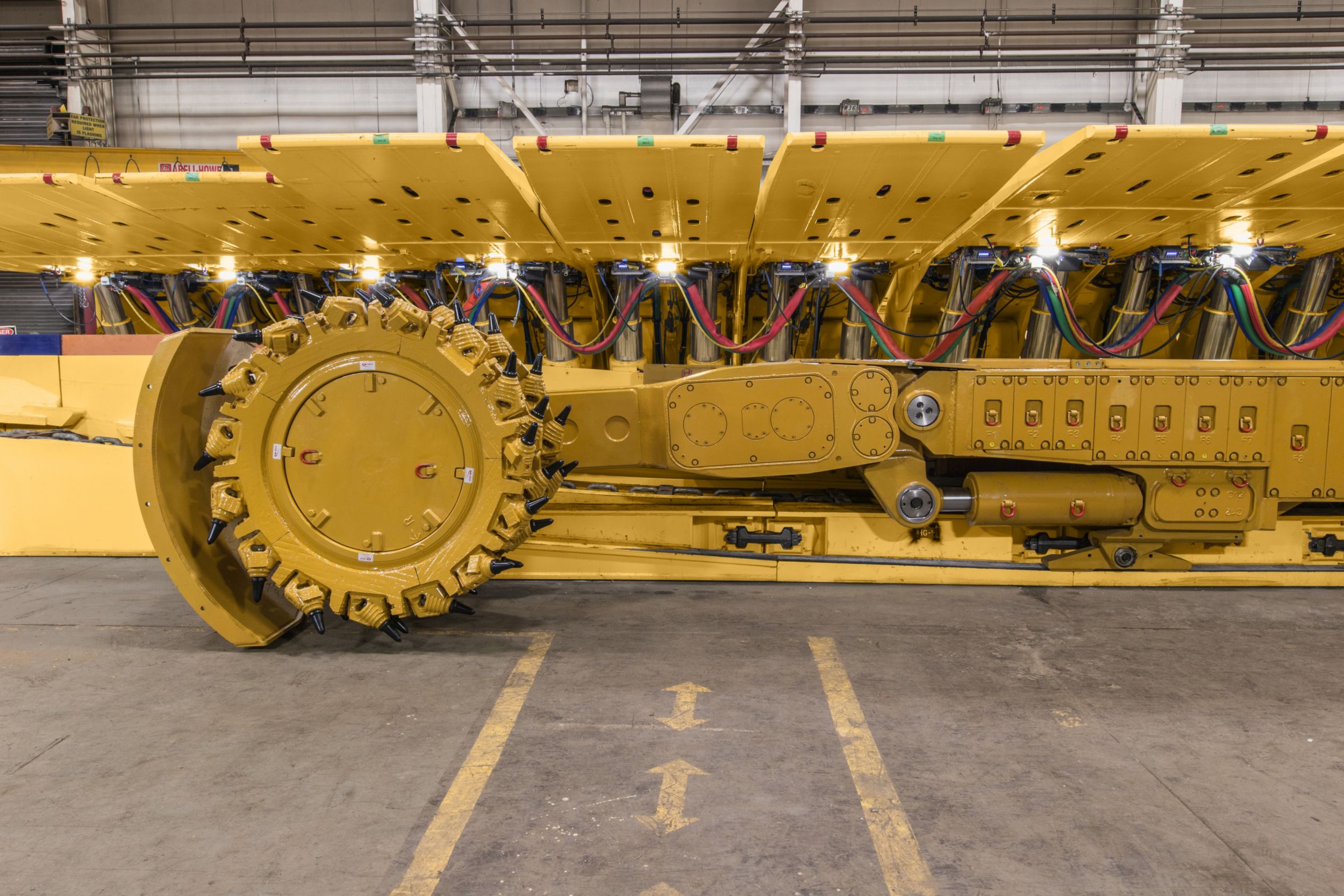

| RA560 (6) | Квадратная ступица барабана (440 мм [17,3 дюйма] поперек граней) |
| RA560 (2) | Мощность коробки передач 500 кВт при 33,5 об/мин и выше (40 об/мин при 60 Гц) |
| RA560 (8) | Защита механизмов поворотного редуктора при помощи срезного вала |
| RA560 (9) | Для этой модели также в наличии имеется прочный обтекатель механизма привода |
| RA560 (5) | Внутренний диаметр отверстия барабана 32 мм (1,3 дюйма), через вал PFF/PBF для резания с использованием СОЖ |
| RA560 (1) | Разработан и проверен на прочность — для увеличения срока службы. |
| RA560 (4) | Выбор скорости барабана |
| RA560 (3) | Максимальный диаметр режущего барабана 2000 мм (78 дюймов) |
| RA560 (10) | Доступны электродвигатели резания мощностью — 500 кВт при 50 Гц (800 л.с. при 60 Гц) |
| RA560 (7) | Встроенные датчики |
| Тип (7) | Интерактивное наблюдение за вибрацией |
| Максимальная скорость машины | 29.5 м/мин |
| Скорость при максимальном тяговом усилии | 14.75 м/мин |
| Тяговое усилие при максимальной скорости | 366,06 кН/82,3 фунт-сил (37,48 тонны/41,31 амер. тонн) |
| Общее тяговое усилие машины | 732,11 кН/164,58 фунт-сил (74,95 тонны/82,62 амер. тонн) |
| Тип (8) | Подходит для всех существующих систем подачи |
| Тип (6) | В данном узле располагаются контакторы электродвигателя резания, автоматические выключатели, трансформатор управления, датчики тока, предохранители высокого напряжения, блок утечки на землю и два вводных соединения. |
| Тип (3) | Вся внутренняя рама может быть собрана на рабочей площадке, проверена и оставлена на хранение. |
| Тип (1) | В этом огнеупорном блоке находится большая часть системы электрического управления очистным комбайном и элементы системы распределения питания. |
| Тип (2) | Высокая допустимая нагрузка по току (до 400 ампер) и возможность использования подводящего кабеля длиной до 185 мм2 (2,9 дюйма2). |
| Тип (4) | В блоке расположены различные автоматические выключатели цепи низкого напряжения, которые можно обнулить через крышку FLP, уменьшая тем самым время простоя. |
| Тип (5) | Чрезвычайно мощная система управления PMC Evo-S с современной связью и резервированием данных по сети Ethernet, очистной комбайн может продолжать работу даже в том случае, если общая система управления вышла из строя. |
| Тип | Доступна всесторонняя система контроля состояния, отслеживающая уровень масла, температуру, давление и анализ вибрации. |
| Уровни автоматизации (4) | "Longwall Navigator" для улучшенного выравнивания забоя и управления горизонтом |
| Уровни автоматизации (3) | комплексная автоматизация машины для разработки длинными забоями "Navigator 2 + 3"; |
| Уровни автоматизации (1) | автоматизация по зонам "Navigator 1"; |
| Уровни автоматизации (2) | автоматизация очистного комбайна по состояниям "Navigator 2"; |
| Длина поворотного редуктора (от шарнира до барабана) | 2755 мм |
| Ширина рештака забойного конвейера (обычная — как показано на рисунке) | 1142 мм |
| Расстояние между осями режущих барабанов при горизонтальном положении поворотных редукторов | 13635 мм |
| Расстояние между шарнирами поворотного редуктора | 8125 мм |
| Диаметр режущего барабана очистного комбайна | 1524 мм |
| Ширина режущего барабана | 1142 мм |
| Прорубка ниже лемеха конвейера | 271 мм |
| Ширина по бойкам | 1067 мм |
| Высота машинной рамы (вариант с минимальной высотой) | 1200 мм |
| Максимальная прорубка (>) | 500 мм |
| Расстояние вертикального тоннеля (приблизительное) | 460 мм |
| Максимальная высота резания пласта (плюс) | 3200 мм |
| Расстояние между центрами захватов | 6124 мм |
| Диаметр режущего барабана поворотного редуктора | 1524 мм |
| Высота машинной рамы (< в модификации с минимальной высотой) | 1200 мм |

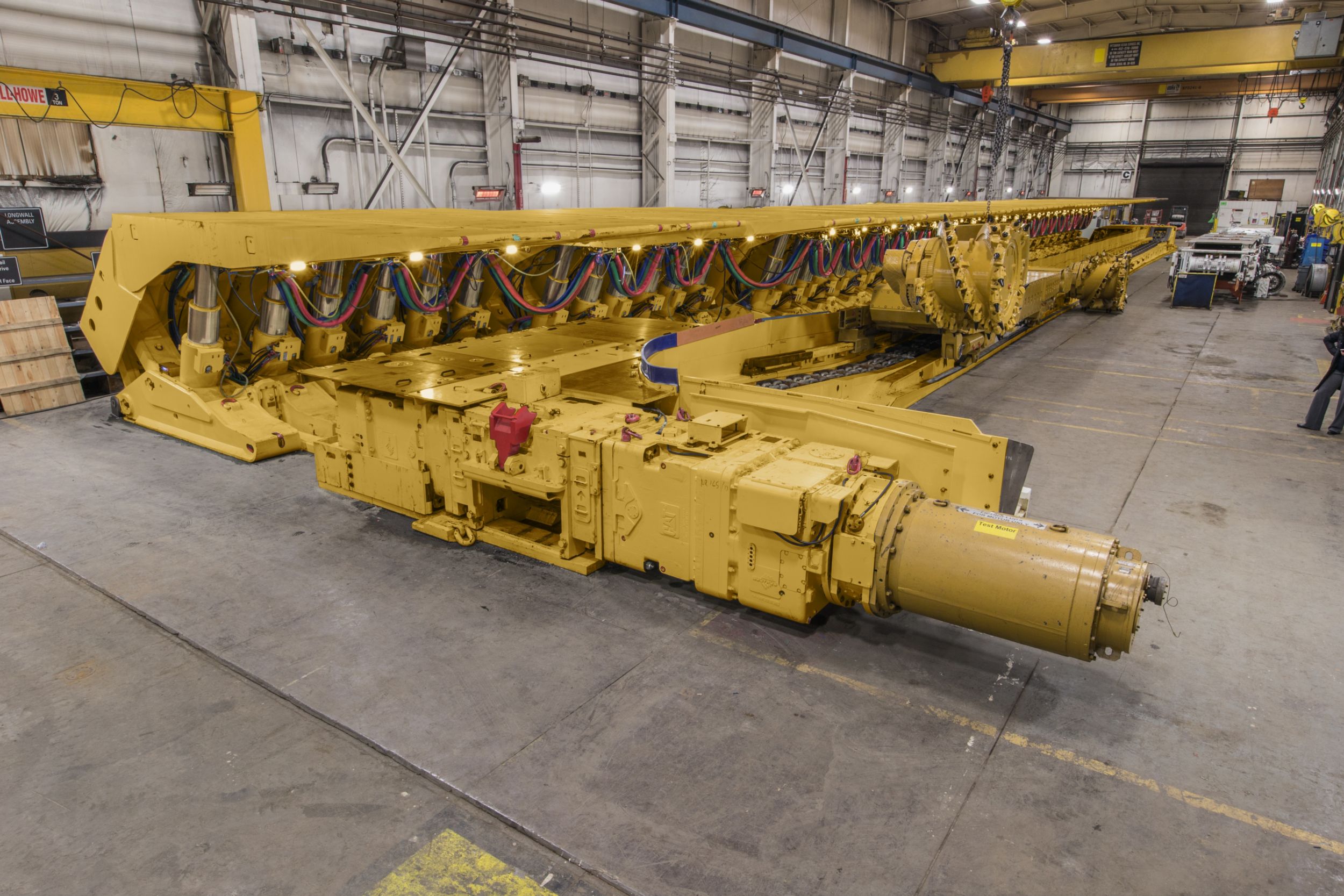

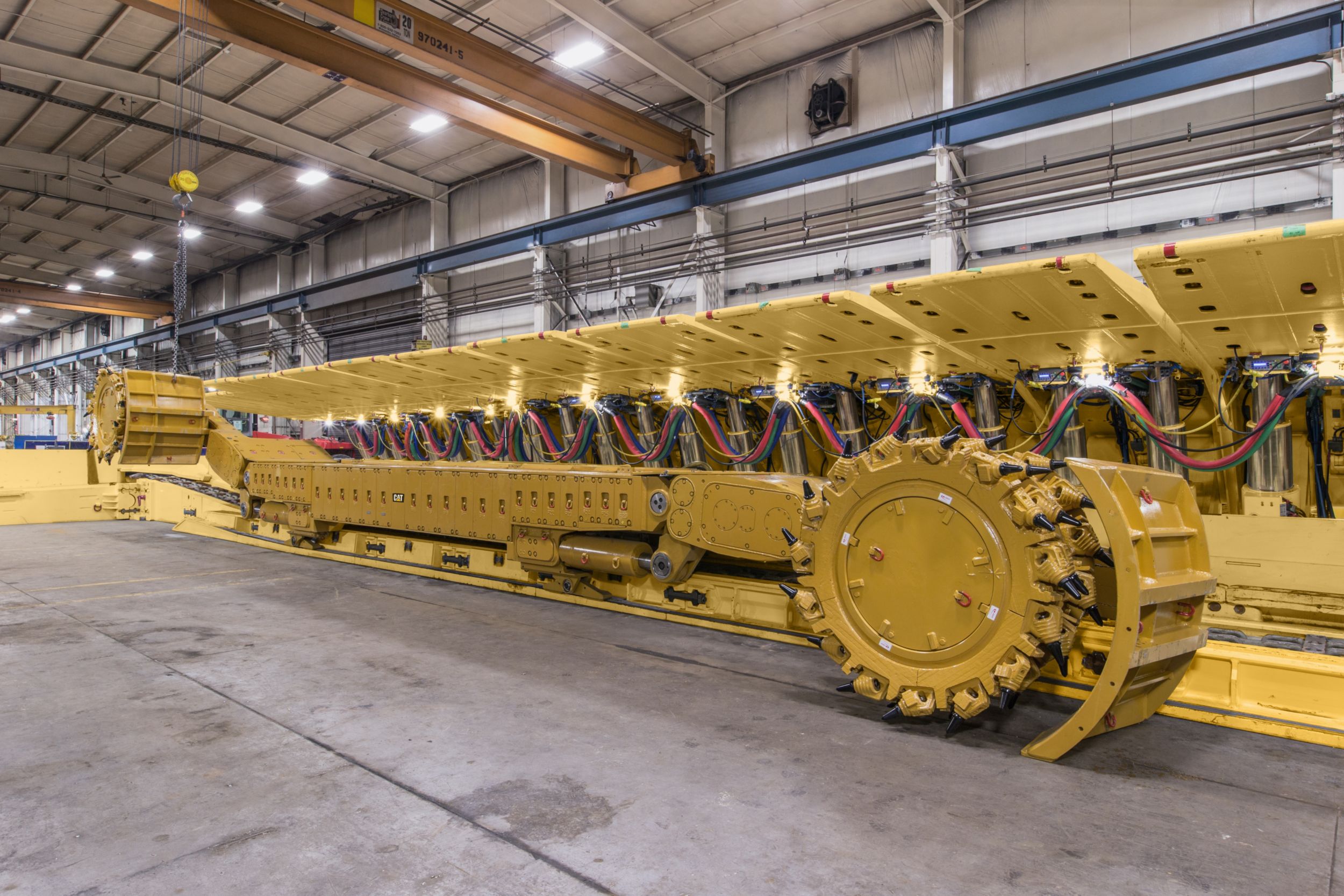

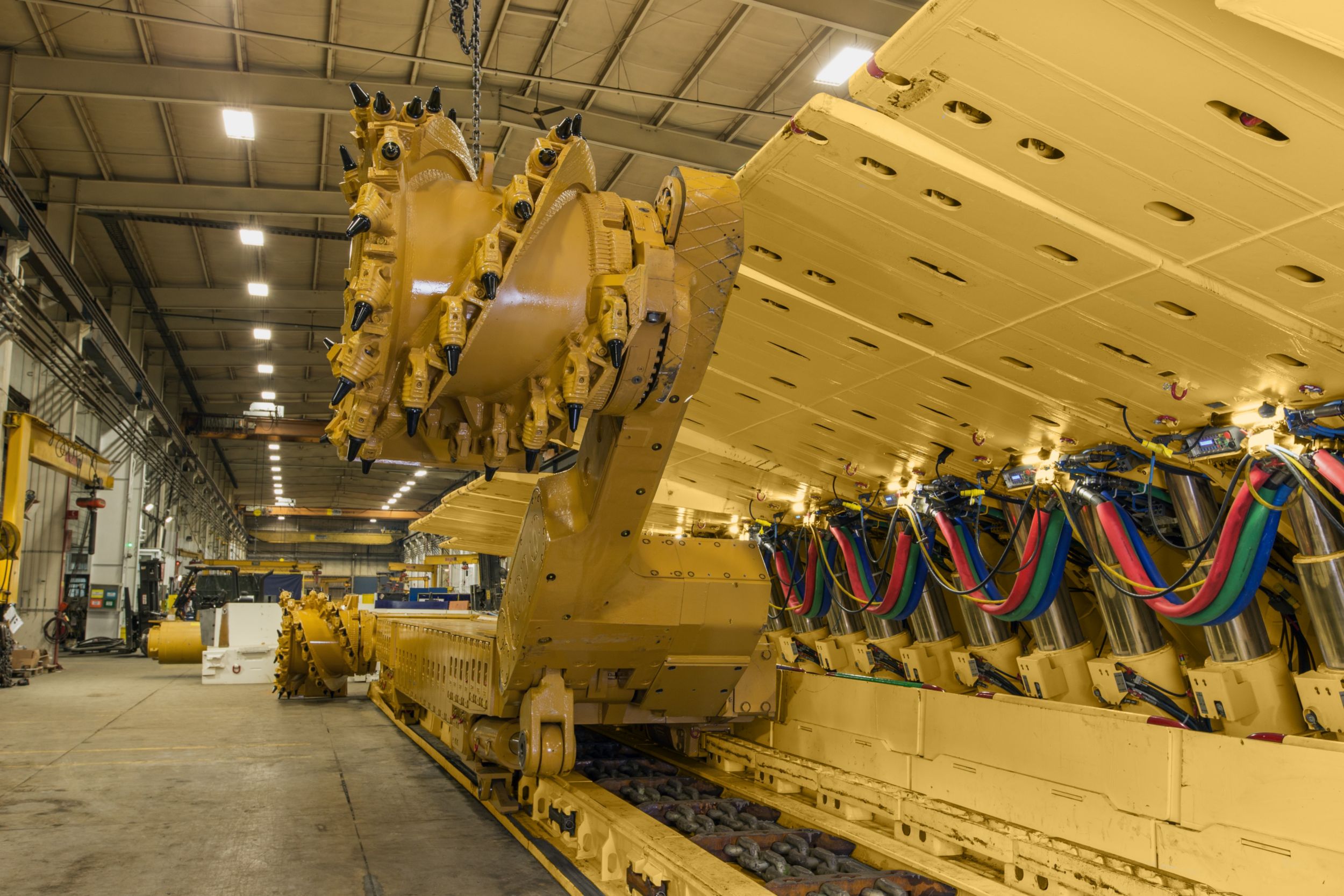

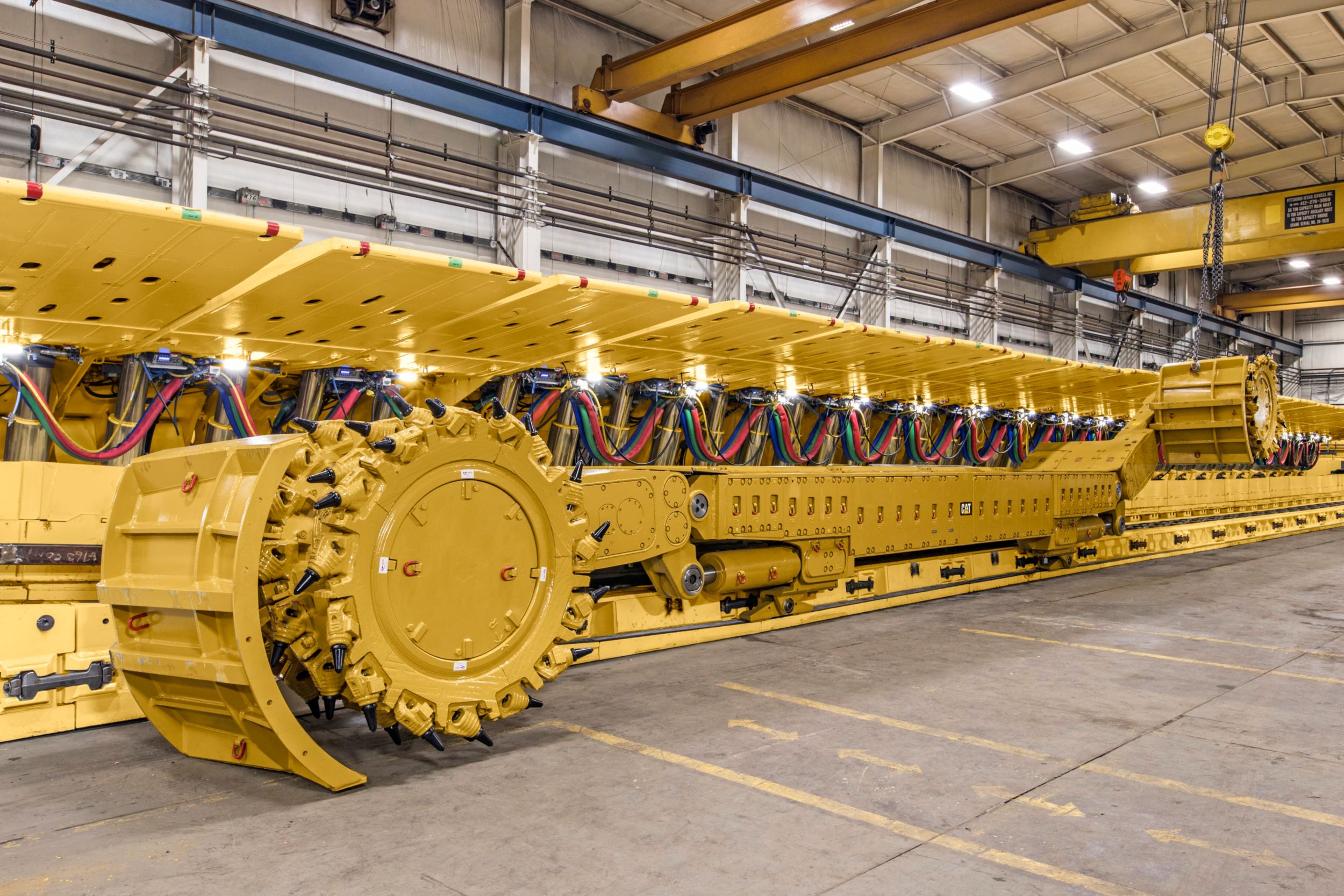

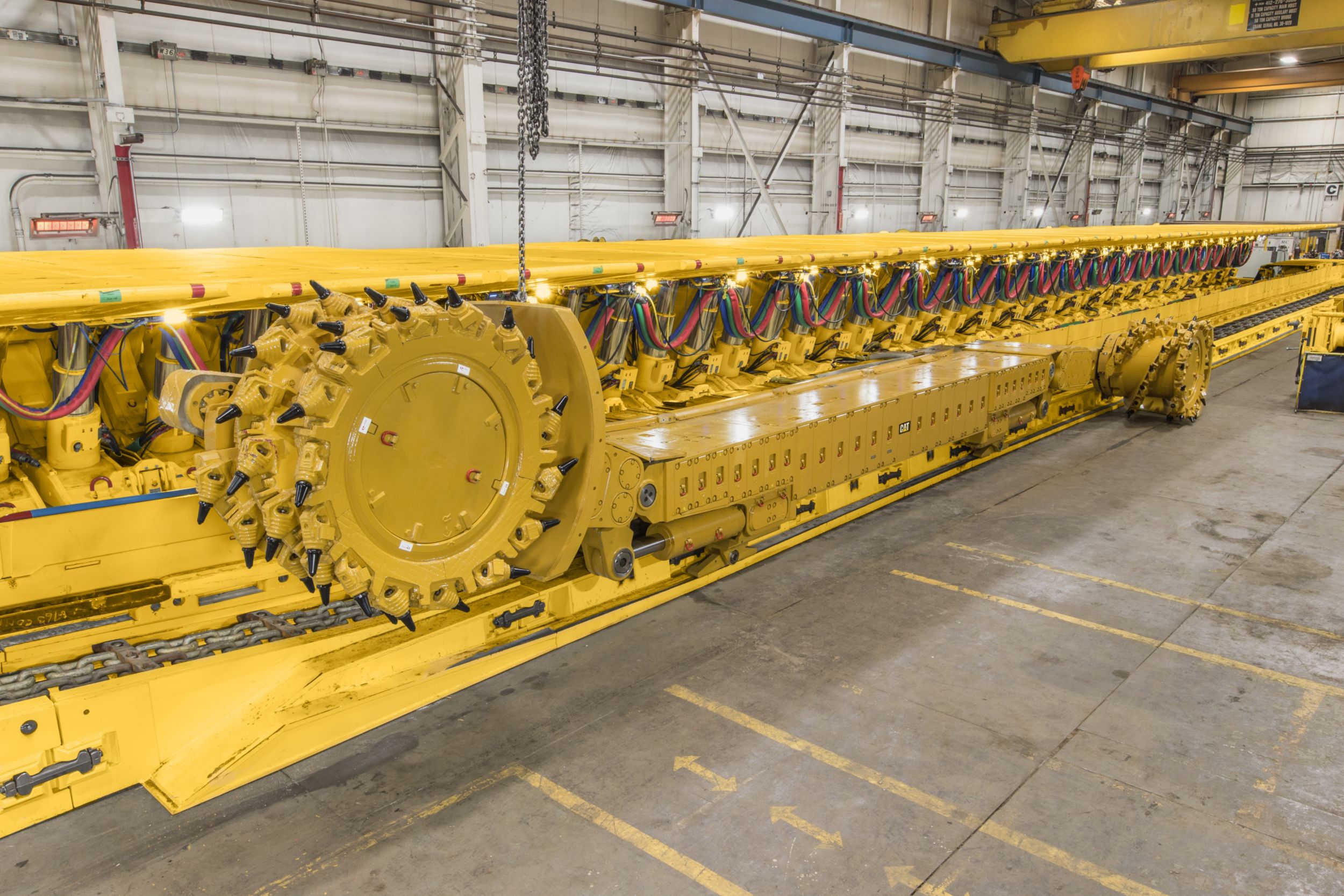

Преимущества и особенности
Повышенная производительность при продолжительном сроке службы
Увеличение угольных панелей и длины забоя — средняя высота пласта остается прежней. Для повышения уровня производительности и уменьшения высоты пласта необходимо оптимизировать мощность резания и подачи, обеспечить надежность, упростить техническое обслуживание и эргономику оператора. Необходимо обеспечить функции безопасности, которые соответствуют требованиям при горнодобывающих работах в низко залегающих пластах. Условия разработки длинными забоями требуют инновационного оборудования Caterpillar, которое обеспечивает безопасность и увеличивает производительность. Новый компактный очистительный комбайн Cat EL1000 является самым эффективным оборудованием при разработке низко залегающих пластов. Это последнее дополнение успешной линейки очистных комбайнов Cat, которое соответствует высоте пласта от 63 до 126 дюймов (1,6 до 3,2 метра).Соответствие будущем нормам производства пластов малой и средней мощности
Очистной комбайн EL1000 дополняет линейку компании Caterpillar и обеспечивает максимальную производительность для пластов высотой от 1,6 до 7 метров.Целостность и огромный опыт эксплуатации очистительного оборудования
Компактная высокопроизводительная силовая установка очистного комбайна EL1000 обеспечивает максимальную эффективность производства при работах с пластами малой и средней мощности:- Мощность резки: 1600 л.с. (2 x 500 кВт)
- Мощность подачи: 2 x 134 л.с. (2 x 100 кВт)
- Пласт высотой от 63 до 126 дюймов (1,6 — 3,20 м)
Разработан и проверен для обеспечения долгого срока службы
Очистной комбайн EL1000 оснащен уникальной однокомпонентной основной рамой, которая не только гарантирует защиту всех модульных компонентов, но также обеспечивает избирательный капитальный ремонт и замену модулей для наиболее эффективного технического обслуживания в отрасли. Срок службы компонентов, удобство технического обслуживания, надежность и простота эксплуатации — проверка этих параметров осуществлялась в испытательном центре Германии с помощью очистных комбайнов.Рост производительности
Контроль работы, уровня производства и состояния компонентов очистного комбайна EL1000 осуществляется как с рабочего места, так и дистанционно. Чрезвычайно мощная система управления PMC® Evo-S обеспечивает высокий уровень автоматизации и современную систему связи Ethernet. При эксплуатации на устойчивой поверхности EL1000 может работать в автоматическом режиме, обеспечивая безопасность персонала и производительности.Сокращение времени технического обслуживания / обеспечение безопасности

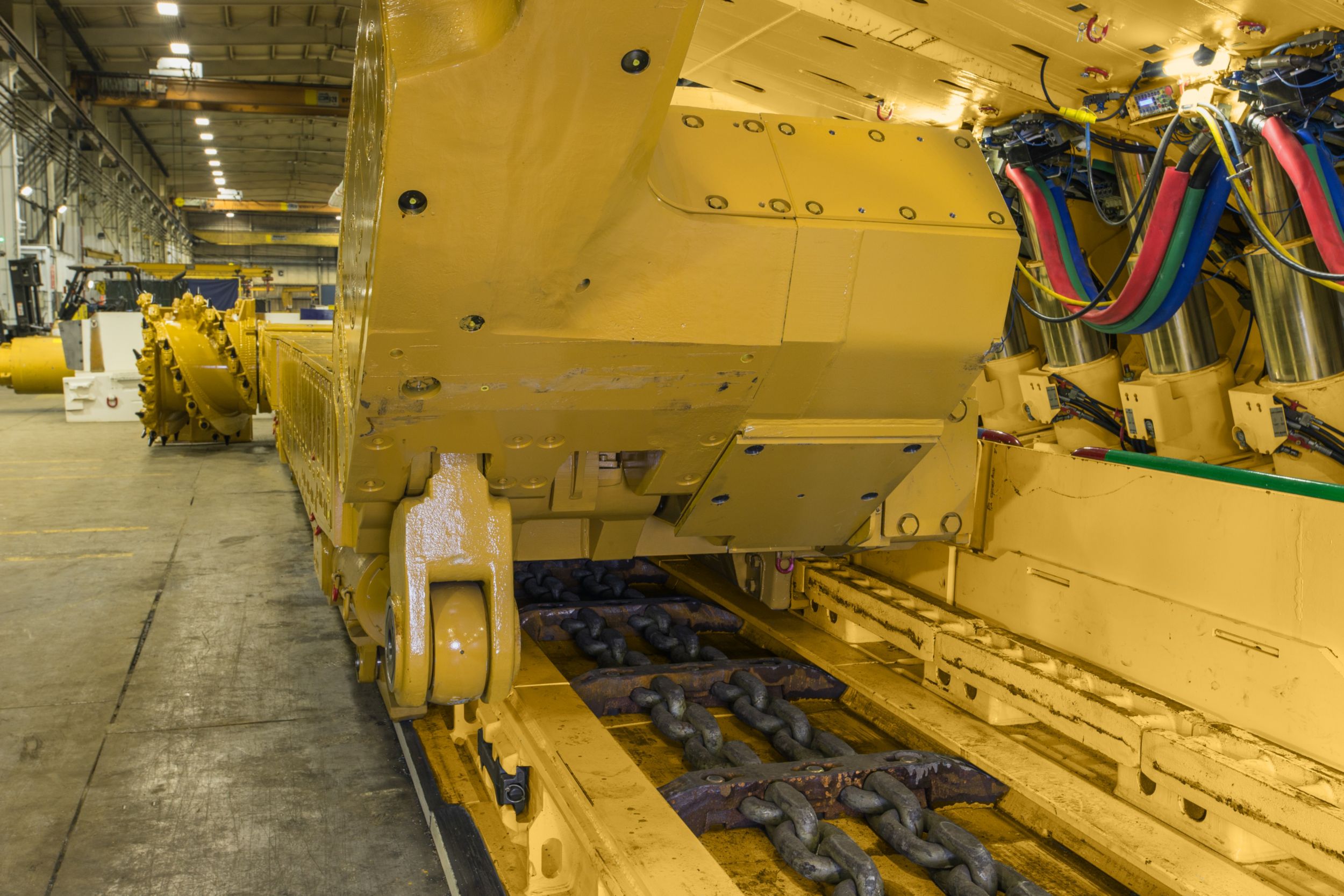

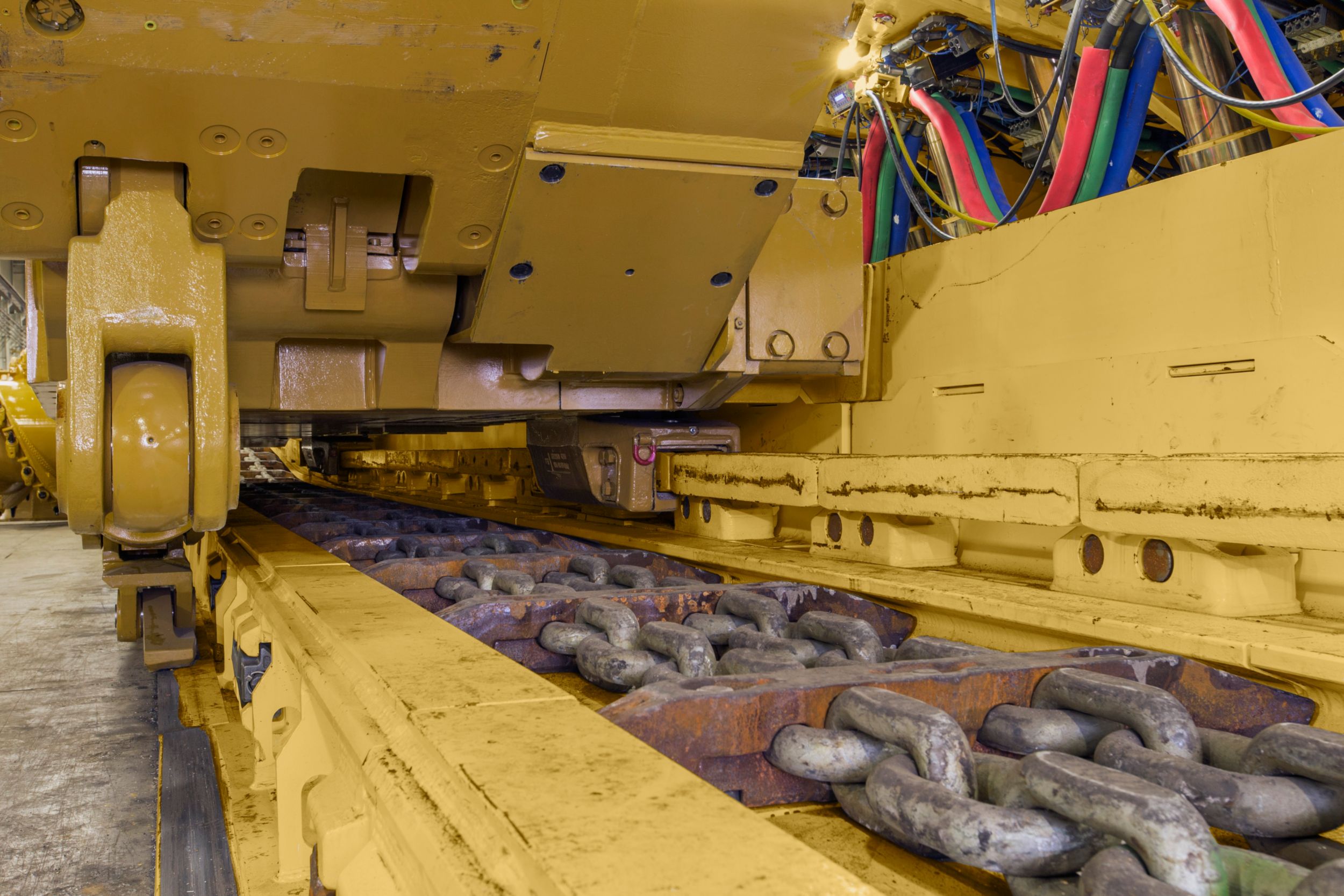

Новая, инновационная конструкция захвата, состоящая из двух частей, обладает независимыми структурными и износными частями. Это позволяет существенно сократить массу во время замены с 500 кг (1102 фунта) при обычном захвате до 50 кг (110 фунтов) на вставку. Таким образом, повышается безопасность при выполнении самой операции и затрачивается меньше времени на ее выполнение. Еще одно преимущество заключается в повышенной универсальности. Так как масса замены намного меньше, ее можно проводить в любом месте забоя, поскольку тяжелое подъемное оборудование, которое обычно находится в забое штрека, не требуется. Результат: большая безопасность и легкость эксплуатацииУвеличение времени резания
Надежность и качество производства — основа успеха очистных комбайнов Cat®. Конструкция и срок службы способствую повышению надежности. Всемирная дилерская сеть Cat — незаменимый помощник — быстрый доступ к профессиональному обслуживанию и заводским деталям.Стандартное оборудование
-
информационная связь с забоем штрека;
- Силовая линия
- WLAN
Дополнительное оборудование
-
Угольная дробилка
- 100 кВт (134 л.с.)
- 200 кВт (268 л.с.)
-
информационная связь с забоем штрека;
- Оптоволоконная технология
