Технические характеристики
| Модель двигателя | Cat® 3512C HD |
| Полная мощность согласно SAE J1995:2014 | 1082 кВт |
| Полезная мощность — SAE J1349:2011 | 1005 кВт |
| Выбросы загрязняющих веществ | Оптимизированный расход топлива |
| Диаметр цилиндра | 170 мм |
| Ход поршня | 215 мм |
| Рабочий объем | 58.56 л |
| Примечание (1) | Заявленная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения двигателя 1800 об/мин. |
| Вместимость водяного бака | до 121 133 л (32 000 галл.) |
| Примечание | Предлагается несколько конфигураций бака в зависимости от региона и предпочтений клиента. Диапазон емкостей водяного бака: 110 000–121 133 л (29 059–32 000 галл.) |
| Масса машины (с полным водяным баком) | 218 022–235 976 кг (480 655–520 237 фунтов) |
| Эксплуатационная масса порожней машины (без воды / с топливом) | 109 610–113 896 кг (241 647–251 098 фунтов) |
| Водяной бак — макс. порожняя масса (без WDS) | 26 000–30 286 кг (57 320–66 769 фунтов) |
| Примечание (1) | Оригинальные баки Cat включают дополнительные функции и опции, популярные у клиентов в отрасли. Ограждения от разбрызгивания, заправочный желоб и камнеотражатели входят в стандартную комплектацию. |
| Примечание (2) | Крепление гидроцилиндра подъемника на всех предлагаемых баках повышает удобство обслуживания. |
| Примечание | Диапазон емкостей водяного бака: 110 000–121 133 л (29 059–32 000 галл.) |
| Примечание (2) | Выбираемое оператором покрытие: 0,2–0,8 л/м² (4–40 км/ч) / 0,5–0,2 галл/фут² (3–25 миль/ч). |
| Полная масса самосвала | 249476 кг |
| Масса шасси | 82022 кг |
| Площадь поверхности тормозов — передние тормоза | 61270 см² |
| Площадь поверхности тормозов — задние тормоза | 89729 см² |
| Стандартные параметры тормозной системы | ISO 3450:2011 |
| Подача насоса — высокая частота вращения холостого хода | 750 л/мин |
| Уставка предохранительного клапана — подъем | 17238 кПа |
| Уставка предохранительного клапана — опускание | 3450 кПа |
| Время подъема кузова — высокая частота вращения холостого хода | 15.2 с |
| Время опускания кузова — плавающий режим | 16.2 с |
| Время опускания кузова — высокая частота вращения холостого хода | 15.9 с |
| Соответствие системы рулевого управления стандартам | ISO 5010:2007 |
| Угол поворота | 36 ° |
| Диаметр поворота — передние колеса | 29.8 м |
| Стандартные шины | 33.00-R51 (E3 и E4) |
| Примечание (1) | При высоких рабочих нагрузках у самосвала 785D могут быстро изнашиваться не только стандартные шины, но и дополнительные шины повышенного ресурса, в результате чего снизится производительность машины. |
| Примечание (2) | Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин. |
| Топливный бак | 1893 л |
| Система охлаждения | 379 л |
| Картер двигателя | 204 л |
| Дифференциал — конечные передачи | 436 л |
| Бачок системы рулевого управления | 90 л |
| Система рулевого управления, включая бак | 117 л |
| Система тормозов и подъема кузова | 337 л |
| Система подъема кузова и тормозная система (в том числе бачок) | 641 л |
| Система гидротрансформатора и коробки передач (в том числе маслосборник) | 248 л |
| Кондиционирование воздуха | 42780 БТЕ/кВт·ч |
| Нагреватель / оттаиватель | 11070 кДж/кг |
| Соответствие конструкции ROPS стандартам (1) | Конструкция защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008. |
| Стандарты FOPS | Конструкция защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005, уровень II. |
| Примечание (1) | Воздействующий на оператора уровень звукового давления в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом ANSI/SAE J1166 MAY90, составляет 80 дБ(А) (для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах). |
| Примечание (2) | Внешний уровень звукового давления для машины в стандартной комплектации, измеренный на расстоянии 15 м (49 футов), согласно методике, регламентируемой стандартом SAE J88 APR95, при движении на одной из промежуточных передач составляет 89 дБ(А). |
| Примечание (3) | В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха. |
| Максимальный расход воды | 6814 л/мин |
| Расход воды на распылительную головку (минимум) | 132.5 л/мин |
| Расход воды на распылительную головку (макс.) | 2270 л/мин |
| Диапазон открытия распылительной головки (мин.) | 1 мм |
| Диапазон открытия распылительной головки (макс.) | 19 мм |
| Максимальный размер мусора, смываемый через распылительную головку | 19 мм |
| Емкость гидробака системы распыления | 27.5 л |
| Максимальное количество задних распылительных головок | 5 |
| Минимальное количество задних распылительных головок (рекомендуется 3) | 2 |
| Минимальное количество передних/боковых распылительных головок | 2 |
| Максимальное количество передних/боковых распылительных головок | 0 |
| Максимальный расход воды из водомета (холостой ход) | 2271 л/мин |
| Максимальный расход воды из водомета (максимальные обороты двигателя на холостом ходу) | 6246 л/мин |
| Максимальное расстояние распыления из водомета | 61 м |
| Тип | Соединительная муфта водяного насоса / гидравлического мотора мокрого типа |
| Примечание | Выбираемое оператором покрытие: 0,1–0,8 л/м² (4–40 км/ч) / 0,05–0,2 галл/фут² (3–25 миль/ч). Расход выше 0,6 л/м² может быть недоступен на более высоких скоростях (зависит от количества головок и конфигурации). |
| Примечание (1) | Открытие распылительной головки автоматически контролируется системой для достижения значений покрытия в автоматическом режиме или расхода в ручном режиме. |
| Примечание (2) | При выборе автоматического режима автоматически контролируется покрытие водой в зависимости от количества используемых головок и достигнутой скорости движения. Это эксклюзивная функция, добавленная в ПО Cat WDS для более эффективного использования воды. Расход воды постоянно регулируется во время работы для экономии воды и достижения желаемого покрытия и расхода. |
| Примечание (3) | Кроме того, ручной режим позволяет оператору установить постоянный расход воды, независимо от скорости движения. Этот режим не рекомендуется для ежедневного использования, так как в нем снижается эффективность полива и может увеличиться расход топлива. |
| Примечание (4) | Для изменения расхода и формы распыления на распылительных головках конкурирующих систем подачи воды требуются инструменты и проведение технического обслуживания. Caterpillar — единственная компания, имеющая активные распылительные головки с регулируемым расходом для регулирования распыления воды. |
| Примечание (5) | Производительность водомета зависит от размера соплового отверстия и трубы. |
| Задний мост — качание | 5 ° |
| Передний мост — без груза | 46 % |
| Передний мост — с грузом | 33 % |
| Задний мост — без груза | 54 % |
| Задний мост — с грузом | 67 % |
| 1-я передача переднего хода | 12.1 км/ч |
| 2-я передача переднего хода | 16.3 км/ч |
| 3-я передача переднего хода | 22.2 км/ч |
| 4-я передача переднего хода | 29.9 км/ч |
| 5-я передача переднего хода | 40.6 км/ч |
| 6-я передача переднего хода | 54.8 км/ч |
| Задний ход | 11 км/ч |
| Примечание | Максимальная скорость движения со стандартными шинами 33,00-R51. |
| Передаточное отношение главной передачи | 2.10:1 |
| Передаточное отношение планетарной ступени | 10.83:1 |
| Общее передаточное отношение редукторов | 22.75:1 |
Преимущества и особенности
ПОВЫШЕНИЕ БЕЗОПАСНОСТИ НА ПЛОЩАДКЕ
ПОВЫШЕНИЕ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ НА УЧАСТКЕ ГОРНЫХ РАЗРАБОТОК

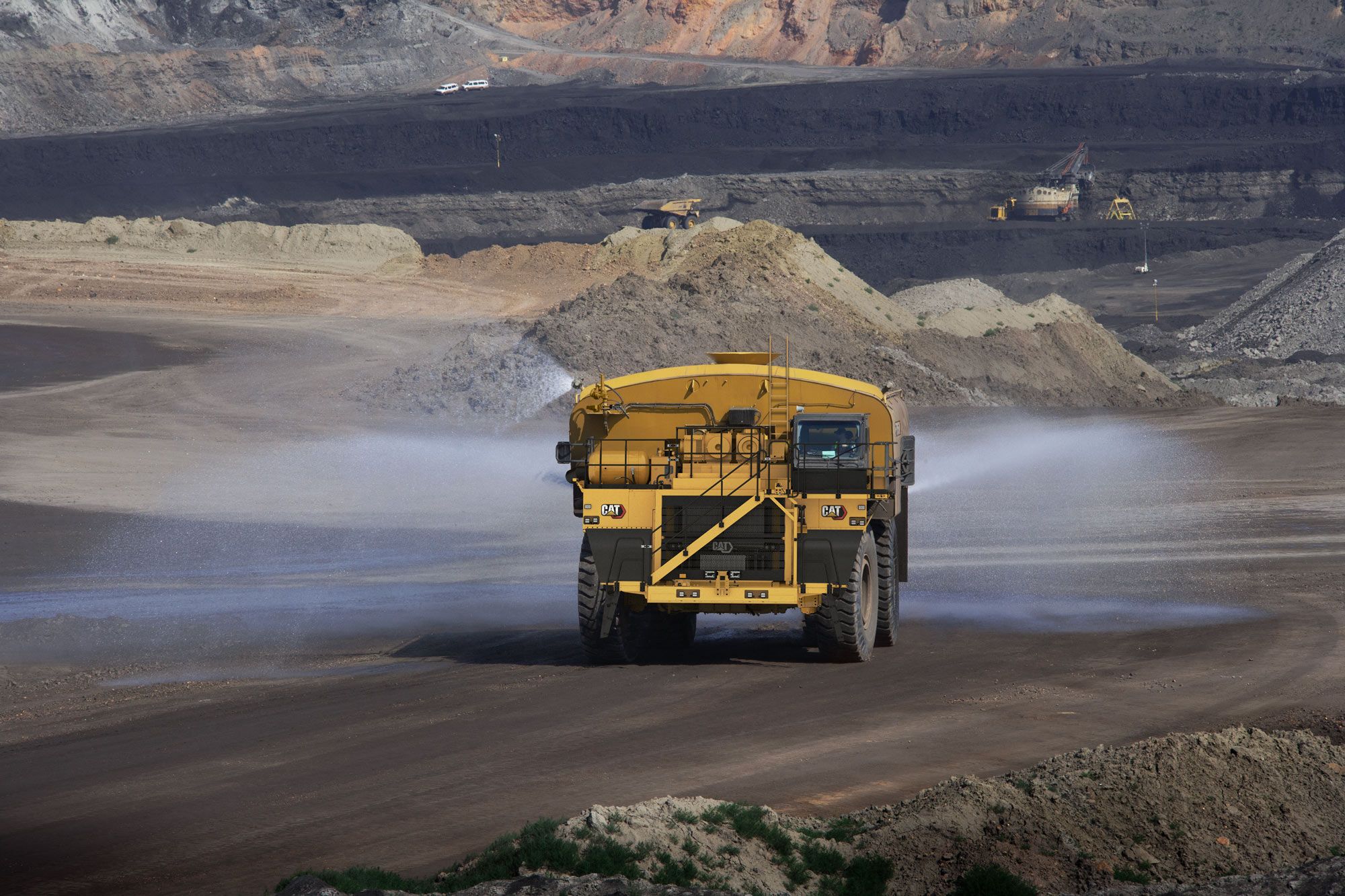

- Снизьте уровень пыли, повысьте видимость, обеспечьте безопасность на подъездных дорогах — определите, где и когда подавать воду.
- Автоматическая подача воды позволяет оператору концентрироваться на других транспортных средствах и вождении.
- Когда водяной бак будет заполнен, функция автоматического отключения предотвратит переполнение, что способствует продлению срока службы компонентов.
- Контроль заполнения бака из кабины
- Система подачи воды имеет функции автоматического пуска и останова с учетом скорости самосвала, благодаря чему предотвращается излишнее увлажнение на перекрестках и повышается безопасность для всех транспортных средств, работающих на площадке.
- Система контроля сцепления (TCS) и дисковые тормоза мокрого типа являются стандартной функцией для всех колес самосвала.
- Автоматическое управление замедлителем (ARC) для движения под уклон
КОМФОРТНАЯ КАБИНА
КОМФОРТ ОПЕРАТОРА
- Кабина самосвала 785D имеет эргономичную планировку и представляет собой комфортную, удобную и эргономичную среду для управления машиной.
- Удобное расположение органов управления, рычагов, переключателей и приборов повышает производительность труда и снижает утомляемость.
- Устанавливаемые на заводе, интегрированные, прочные и эргономичные органы управления водой в кабине удобны в использовании и просты в освоении.
ОПТИМИЗИРОВАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
СООТВЕТСТВИЕ ТРЕБУЕМЫМ ПРОИЗВОДСТВЕННЫМ ЦЕЛЯМ
- Правильное увлажнение подъездных дорог напрямую влияет на продолжительность рабочего цикла автопарка, позволяя достичь производственных целей.
- Тратьте меньше времени на обслуживание подъездных дорог, используя надлежащие методы полива, чтобы решить проблему избыточного и недостаточного увлажнения.
- Предотвратите повреждение самосвалов и сократите время незапланированных простоев благодаря правильному увлажнению подъездных дорог.
- Насос имеет плавный пуск и автоматически отключается, когда бак пуст, что устраняет повреждения и предотвращает работу насоса всухую.
- Работа шестиступенчатой коробки передач с переключением под нагрузкой согласована с работой дизельного двигателя Cat 3512C с непосредственным впрыском, что обеспечивает передачу постоянной мощности в широком диапазоне рабочих оборотов двигателя.
ЭФФЕКТИВНОСТЬ И УСТОЙЧИВОЕ РАЗВИТИЕ
ЭКОНОМИЯ ВОДЫ. ИСПОЛЬЗОВАНИЕ ТОЛЬКО ПО НЕОБХОДИМОСТИ.
- Система подачи воды Cat (WDS) помогает эффективно и экологично управлять водой, позволяет выполнять больший объем работы с меньшими затратами.
- Система WDS использует автоматический запуск и остановку, чтобы предотвратить чрезмерное увлажнение на перекрестках дорог.
- WDS обеспечивает переменный расход воды в зависимости от скорости машины, обеспечивая наиболее эффективное распределение воды.
- Водомет работает, когда машина находится в режиме холостого хода, что снижает расход топлива до *50%.
* Результаты для водомета Cat WDS. Испытания проводились на испытательном полигоне компании Caterpillar в г. Тусон с учетом данных, полученных во время производственного исследования. Результаты могут отличаться.
УВЕЛИЧЕНИЕ ОБЪЕМОВ РАБОТ БЕЗ УВЕЛИЧЕНИЯ ПОТРЕБЛЕНИЯ ТОПЛИВА
СНИЖЕНИЕ РАСХОДОВ НА ТОПЛИВО
- При проектировании наших самосвалов мы стремились сократить расход топлива, что приводит к снижению фактора влияния парниковых газов на атмосферу, а во время замедления расход становится нулевым.
СИСТЕМА ПОДАЧИ ВОДЫ
- Водомет работает на холостом ходу, благодаря чему потребление топлива во время распыления снижается на 50%.
* Результаты для водомета Cat WDS. Испытания проводились на испытательном полигоне компании Caterpillar в г. Тусон с учетом данных, полученных во время производственного исследования. Результаты могут отличаться.
МАСШТАБИРУЕМОЕ ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К CAT® MINESTAR™
- Cat MineStar для автоцистерн использует облачное подключение через сеть сотовой связи и Wi-Fi для сбора данных и управления ими на любой рабочей площадке.
- Мы предлагаем два уровня подключения (базовый и премиум*) для удовлетворения любых потребностей клиентов при использовании Cat MineStar.
- Данные Water Solutions могут помочь клиентам обеспечить соблюдение нормативных требований.
- Просматривайте карты и сводные панели, чтобы знать, как активно поливают машины, где они находятся, сколько топлива расходуют и др.
БАЗОВОЕ ПОДКЛЮЧЕНИЕ: ОТСЛЕЖИВАНИЕ ОБОРУДОВАНИЯ
«Мне нужно знать, где находится машина и когда она поливает».
Базовый комплект подключения* автоматизирует сбор основных данных, исключая ведение записей оператором в бумажном виде.- Работа практически в реальном времени и статистическая отчетность.
- Данные о местоположении и использовании машины: маршруты, запуски и остановки.
- Уровень топлива и воды.
- Распыляет машина воду или нет.
- Использование системы подачи воды (в автоматическом и ручном режиме).
* Зависит от подключения оборудования к Wi-Fi или сети сотовой связи. Базовый пакет подключения входит в стандартную комплектацию с 6-месячным бесплатным сервисным предложением.
ПОДКЛЮЧЕНИЕ ПРЕМИУМ: ОТСЛЕЖИВАНИЕ ОБОРУДОВАНИЯ И ЗАПИСЬ ПРОИЗВОДСТВЕННЫХ ДАННЫХ
«Мне нужно понимать, как расходуется топливо, какова продолжительность цикла полива и сколько воды потребляет машина».
Подключение премиум* предлагает комплексный пакет отчетов с данными и подробными отчетами, которые могут помочь руководителям и операторам улучшить методику и эффективность полива.
- Использование воды машиной/заправочной станцией
- Объем выдаваемой воды с течением времени и покрываемая площадь
- Распределение воды, настройки системы подачи воды
- для местоположений, машин и условий
- Анализ действий, включая время и расстояние
- (полив, отсутствие полива, остановка и т. д.)
- Просмотр и экспорт данных не менее чем за 6 недель.
* Зависит от подключения оборудования к Wi-Fi или сети сотовой связи.
Удобство технического обслуживания
УДОБСТВО ТЕХОБСЛУЖИВАНИЯ
- Удобный доступ к точкам ежедневного обслуживания упрощает выполнение работ и позволяет сократить время регулярного технического обслуживания.
- Удобство технического обслуживания и увеличенные до 500 часов межсервисные интервалы обеспечивают снижение простоев машины и повышают ее производительность.
- Платформа для технического обслуживания обеспечивает доступ к двигателю, воздушным фильтрам, гидробаку системы рулевого управления и отсеку аккумуляторных батарей.
- Доступ через раму обеспечивает легкий доступ к основным компонентам, что снижает трудоемкость их обслуживания и замены.
- Доступ с уровня земли обеспечивает удобство обслуживания баков, фильтров, сливных кранов и выключателя двигателя.
- Autolube: система автоматической смазки позволяет снизить продолжительность техобслуживания, регулярно обеспечивая смазкой ряд компонентов самосвала.
- FastFill Service Center: устанавливаемый по заказу узел быстрой заправки позволяет уменьшить продолжительность ежедневного технического обслуживания за счет сгруппированных в одном месте соединений для быстрой заправки масла системы рулевого управления, масла коробки передач, моторного масла и охлаждающей жидкости.
- Контрольные точки давления и отверстия для отбора проб•O•S℠
- Герметичные электрические разъемы: защищены от попадания грязи и влаги. Жгуты проводов оснащены защитной оплеткой.
- Система быстрой заправки топливом через приемный резервуар, устанавливаемый на топливный бак
- Легкозаменяемые воздушные фильтры
ИНТЕГРАЦИЯ И ПОДДЕРЖКА
ПОДДЕРЖИВАЕТСЯ ТЕМ, КОМУ ВЫ ДОВЕРЯЕТЕ
- Машины Cat Water Solutions продаются, обслуживаются и поддерживаются местными дилерами Cat, которых клиенты знают и которых доверяют.
- Полная поддержка со стороны дилера Cat и системы доставки запасных частей.
- Для машины доступны планы защиты оборудования (EPP) и соглашения о потребительской ценности (CVA).
Стандартное оборудование
-
ПРИМЕЧАНИЕ
- Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.
-
ЭЛЕКТРООБОРУДОВАНИЕ
- Аварийная сигнализация, резервная
- Генератор (105 A)
- Малообслуживаемые аккумуляторные батареи, 93Ач, 12 В (2)
- Трансформатор, 12 В, электрический
- Система освещения
- Электрическая система, 24 В, 15 А
-
СИСТЕМЫ ПОДВЕСКИ
- Подвеска, задняя
-
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
- Потолочный фонарь с автоматическим включением лампы при открывании двери
- Указатели и индикаторы
- Система кондиционирования воздуха
- Пепельница и прикуриватель
- Крючок для одежды
- Соединительный разъем для подключения диагностического прибора
-
Комплект для установки радиоприемника
– Преобразователь, 5 А
– Динамики
– Антенна
– Жгут проводов
- Нагреватель/оттаиватель
- Кнопка звукового сигнала
- Система VIMS
- TPMS
- Отсек для хранения
- Рулевая телескопическая колонка, регулируемая по наклону и высоте, рулевое колесо с оплеткой
- Герметизированная кабина с конструкцией ROPS и шумоизоляцией
- Тонированное стекло
- Электрический стеклоподъемник, со стороны водителя
- Солнцезащитный козырек
- Правое стекло, на петлях для входа / выхода
- Стеклоочиститель (с прерывистым режимом работы) и омыватель ветрового стекла
-
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ CAT
- Адаптивный режим экономии
- Обнаружение объектов (4 камеры, 4 радара)
- Комплект для установки системы Product Link™ (уровень 1)
- TKPH/TMPH (тонно-километры в час/тонно-мили в час)
- Система визуального наблюдения за рабочей площадкой (WAVS)
- Cat MineStar™: уровень 1 — базовый (отслеживание оборудования)*
- *Базовый пакет подключения входит в стандартную комплектацию всех самосвалов Cat Water Solutions с 6-месячным бесплатным сервисным предложением для лучшего анализа данных.
-
СИЛОВАЯ ПЕРЕДАЧА
- Тормозная система
- Коробка передач
-
ЗАЩИТА
- Картер двигателя
- Трансмиссия
- Вентилятор и система кондиционирования воздуха
-
ЖИДКОСТИ
- Охлаждающая жидкость с увеличенным сроком службы, -35 °C (-30 °F)
-
ПРОЧЕЕ СТАНДАРТНОЕ ОБОРУДОВАНИЕ
- Детали крепления кузова
- Осушитель пневмосистемы (2)
- Автоматическая смазочная система (Lincoln)
- Система разгрузки, дополнительное быстроразъемное соединение для принудительной разгрузки от внешнего управления
- Система рулевого управления, вспомогательное быстроразъемное соединение для буксировки
- Непрерывная фильтрация масла заднего моста
- Диагональная лестница, 600 мм (24 дюйма)
- Защитные ограждения трансмиссии
- Выключатель "массы" аккумуляторной батареи
- Система быстрой заправки топливом
- Система быстрой замены масла
- Емкости (отдельные)
- S•O•S℠-отверстия для отбора проб
- Вспомогательное рулевое управление (автоматическое)
- Крепежные проушины
- Передние буксировочные крюки
- Система регулирования тяги
- Замки для защиты от вандализма
- В состав системы обработки основной информации (VIMS) входит монитор полезной нагрузки VIMS с отображением максимально полезной нагрузки и управлением скоростью.
-
СИСТЕМА ПОДАЧИ ВОДЫ CAT (WDS)
- Элементы управления: устанавливаются на заводе и интегрированы в кабину
- Монитор Water System Monitor: интегрирован в кабину, программируемые конфигурации распыления, автоматические диагностические сообщения
- Привод гидронасоса с регулируемым расходом: 6814 л/мин (1800 галл/мин) при скорости 4–40 км/ч (3–25 миль/ч) с автоматическим отключением и плавным запуском
- Распылительные головки из нержавеющей стали: не требуют обслуживания, запатентованная конструкция устойчива к коррозии
- Независимая гидравлическая система охлаждения: минимизирует перегрев
- Водомет: с гидравлическим управлением, встроенный джойстик с элементами управления из кабины, устанавливаемые по заказу форсунки
- Запасные части и техническое обслуживание приобретаются через глобальную дилерскую сеть компании Cat
Дополнительное оборудование
-
ПРИМЕЧАНИЕ
- Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.
-
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
- Вакуумная очистка кабины
- Шланг, очистка кабины
-
НИЗКИЕ ТЕМПЕРАТУРЫ
- Устройство облегчения пуска при низких температурах
-
ШИНЫ И ОБОДЬЯ
- Запасные ободья
-
ОБРАБОТКА ИНФОРМАЦИИ
- Система контроля и анализа дорожных условий (RAC)
-
ЦЕНТР ТЕХОБСЛУЖИВАНИЯ
- Центр техобслуживания Wiggins
-
ПРОЧЕЕ
- Огнетушитель, ручной
- Счетчик пробега на ступице, км
- Счетчик пробега на ступице, мили
- Стопорные башмаки под колеса
- Подогреватель дизельного топлива
-
СИЛОВАЯ ПЕРЕДАЧА
- Дизельный двигатель Cat 3512C HD-EUI
- Система обновления масла двигателя
- Система охлаждения масла, задний мост
- Предпусковая смазка, двигатель
-
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ CAT
- Cat MineStar™: уровень 2 — премиум (отслеживание оборудования и ведение производственных записей)
-
Предложения водяных баков с опциями
- Баки поставляются местными сторонними поставщиками с учетом сферы применения и региональных требований заказчика. Доступен выбор крепежных проушин, лестниц, ограждений от разбрызгивания, заправочных желобов, водометов и дополнительных опций. Установка дилером Cat или местным производителем бака. За рекомендациями по выбору водяных баков у местных поставщиков и за списком доступных опций обращайтесь к своему дилеру Cat или в Caterpillar OEM Solutions.
